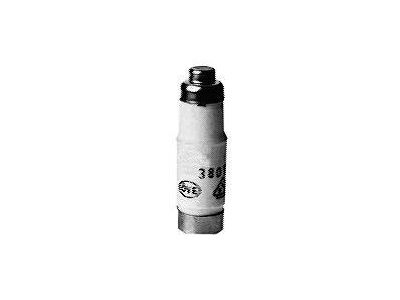

Wkładka bezpiecznikowa D0 4A PSI D01 4A E14 gL/gG brązowa 050051 | 05100001 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D01 o prądzie znamionowym 4A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Produkt charakteryzuje się zwłoczną charakterystyką gL/gG, co oznacza pełnozakresową ochronę zarówno dla przewodów i kabli, jak i ogólnego wyposażenia elektrycznego przed skutkami przeciążeń oraz zwarć. Wykonanie korpusu z wysokiej jakości porcelany zapewnia doskonałą izolację elektryczną oraz wysoką odporność termiczną, co jest kluczowe w warunkach intensywnej eksploatacji przemysłowej. Główka styku w rozmiarze D01 dla zakresu prądowego 4A została poddana procesowi niklowania, co skutecznie zapobiega utlenianiu się powierzchni stykowych i gwarantuje niską rezystancję przejścia przez cały okres użytkowania.

• Prąd znamionowy: 4A, oznaczony kolorem brązowym dla łatwej identyfikacji.
• Napięcie znamionowe: Przystosowana do pracy w obwodach prądu przemiennego 400 V AC oraz prądu stałego 250 V DC.
• Rozmiar: Standard D01 z gwintem E14, kompatybilny z większością gniazd bezpiecznikowych tego typu.
• Materiał: Wytrzymała ceramika (porcelana) odporna na wysokie temperatury łuku elektrycznego.
• Styki: Niklowane powierzchnie stykowe zapewniające stabilność parametrów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z rygorystyczną normą DIN VDE 0636-3. Standard ten określa wymagania dla bezpieczników niskiego napięcia przeznaczonych do użytku przez osoby niewykwalifikowane (bezpieczniki do użytku domowego i podobnych zastosowań), co potwierdza najwyższy poziom bezpieczeństwa i powtarzalność parametrów technicznych. Dzięki charakterystyce gL/gG, wkładka spełnia wymogi ochrony instalacji elektroenergetycznych przed skutkami cieplnymi i dynamicznymi prądów zwarciowych.

Zastosowanie

Wkładka bezpiecznikowa PSI D01 4A znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych oraz przemysłowych. Jest idealnym rozwiązaniem do zabezpieczania obwodów sterowniczych, odbiorników o niewielkiej mocy oraz linii zasilających o przekrojach dostosowanych do prądu 4A. Dzięki możliwości pracy z napięciem stałym 250 V DC, może być również stosowana w specjalistycznych układach automatyki i zasilania awaryjnego.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanym gnieździe bezpiecznikowym D01 z gwintem E14. Przed instalacją należy upewnić się, że prąd znamionowy wkładki (4A) jest odpowiedni dla zabezpieczanego obwodu oraz że zastosowano właściwą wstawkę kalibrującą, która zapobiega omyłkowemu użyciu wkładki o większym prądzie. Podczas wkręcania główki bezpiecznikowej należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny, unikając jednocześnie uszkodzenia ceramicznego korpusu. Prace montażowe powinny być wykonywane przy wyłączonym napięciu przez wykwalifikowany personel techniczny.

FAQ

• Co oznacza kolor brązowy na wkładce? Kolor brązowy jest standardowym oznaczeniem barwnym dla prądu znamionowego 4A w systemie bezpieczników D0, co pozwala na szybką wizualną weryfikację wartości bezpiecznika bez konieczności odczytywania nadruku.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, wkładka jest certyfikowana do pracy w obwodach DC o napięciu do 250 V, co czyni ją wszechstronnym elementem zabezpieczającym.
• Jaka jest różnica między charakterystyką gL a gG? Obecnie oznaczenia te są stosowane zamiennie (gL/gG) i oznaczają wkładki ogólnego przeznaczenia do ochrony kabli i przewodów (gL - niem. Ganzbereichs-Leitungsschutz, gG - niem. Ganzbereichs-Geräteschutz).
