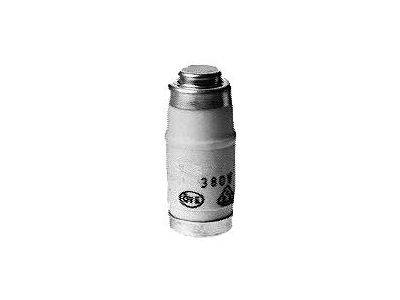

Wkładka bezpiecznikowa D0 20A PSI D02 20A E18 gL/gG niebieska 050055 | 05100005 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D02 o prądzie znamionowym 20A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Produkt charakteryzuje się zwłoczną charakterystyką gL/gG, co oznacza pełnozakresową ochronę zarówno dla instalacji kablowych, jak i urządzeń elektrycznych przed skutkami przeciążeń oraz zwarć. Wykonanie w rozmiarze D02 z gwintem E18 zapewnia kompatybilność ze standardowymi gniazdami bezpiecznikowymi stosowanymi w rozdzielnicach niskiego napięcia.

• Wysoka jakość materiałów: Korpus wkładki został wykonany z wysokiej klasy porcelany, co gwarantuje doskonałą izolację elektryczną oraz odporność na wysokie temperatury powstające podczas przepływu prądu zwarciowego.
• Trwałość styków: Główka styku dla modelu PSI D01/D02 w zakresie do 35A jest niklowana, co skutecznie zapobiega utlenianiu się powierzchni stykowych i zapewnia niską rezystancję przejścia przez długi czas eksploatacji.
• Parametry napięciowe: Urządzenie jest przystosowane do pracy w obwodach prądu przemiennego (400 V AC) oraz prądu stałego (250 V DC), co czyni je uniwersalnym rozwiązaniem w różnorodnych systemach zasilania.
• Kodowanie kolorystyczne: Niebieski kolor wskaźnika zadziałania jednoznacznie identyfikuje prąd znamionowy 20A, co ułatwia szybką inspekcję i wymianę elementu przez personel techniczny.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z rygorystyczną normą DIN VDE 0636-3. Standard ten określa wymagania dla bezpieczników niskiego napięcia przeznaczonych do użytku przez osoby niewykwalifikowane (bezpieczniki typu D), co potwierdza najwyższy poziom bezpieczeństwa oraz powtarzalność parametrów technicznych. Dzięki certyfikacji zgodnie z normami VDE, wkładka gwarantuje niezawodne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

Zastosowanie

Wkładka bezpiecznikowa PSI D02 20A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych.
• Ochrony odbiorników o charakterystyce rezystancyjnej i indukcyjnej.
• Zabezpieczania obwodów sterowniczych w automatyce budynkowej.
• Zastosowań w instalacjach prądu stałego do 250 V, takich jak systemy zasilania awaryjnego UPS.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy przestrzegać poniższych zasad inżynierskich:

• Dobór gniazda: Upewnij się, że gniazdo bezpiecznikowe oraz wstawka kalibrowa są odpowiednie dla rozmiaru D02 i prądu 20A.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić pewny styk elektryczny, unikając jednocześnie uszkodzenia ceramicznego korpusu.
• Weryfikacja stanu: Przed montażem sprawdź, czy ceramiczna obudowa nie posiada pęknięć, a niklowane styki są wolne od zanieczyszczeń.
• Bezpieczeństwo: Wymianę wkładki należy przeprowadzać przy użyciu odpowiedniego osprzętu izolacyjnego, zachowując wszelkie procedury BHP obowiązujące przy pracach pod napięciem lub w stanie beznapięciowym.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka ogólnego przeznaczenia. Oznacza, że wkładka chroni przewody i kable (gL) oraz urządzenia (gG) przed skutkami zwarć i przeciążeń w całym zakresie prądowym.

2. Czy wkładkę 20A można stosować w gnieździe D01?
Nie, wkładka o rozmiarze D02 (gwint E18) fizycznie nie pasuje do mniejszych gniazd D01 (gwint E14). Należy zawsze dopasować rozmiar wkładki do typu posiadanej oprawy.

3. Dlaczego główka styku jest niklowana?
Niklowanie chroni miedź przed korozją i utlenianiem, co jest kluczowe dla zachowania stabilnych parametrów elektrycznych i zapobiegania przegrzewaniu się styku w miejscu połączenia z gniazdem.
