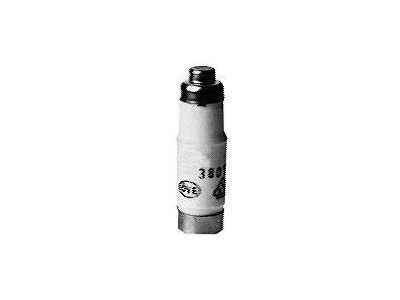

Wkładka bezpiecznikowa D0 16A PSI D01 16A E14 gL/gG szara 050054 | 05100004 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D01 o prądzie znamionowym 16A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Produkt charakteryzuje się pełnozakresową charakterystyką gL/gG, co oznacza, że zapewnia skuteczną ochronę zarówno przed skutkami przeciążeń, jak i zwarć w instalacjach elektrycznych. Wykonanie korpusu z wysokiej jakości porcelany gwarantuje doskonałą izolację elektryczną oraz wysoką odporność termiczną, co jest kluczowe przy długotrwałym obciążeniu znamionowym.

• Prąd znamionowy: 16A, oznaczony kolorem szarym dla łatwej identyfikacji wizualnej.
• Rozmiar: D01 z gwintem E14, kompatybilny ze standardowymi gniazdami bezpiecznikowymi tego typu.
• Napięcie znamionowe: Przystosowana do pracy w obwodach prądu przemiennego 400 V AC oraz prądu stałego 250 V DC.
• Główka styku: Wykonana jako niklowana, co zapewnia doskonałą przewodność i odporność na utlenianie, minimalizując straty energii na styku.

Zgodność z Normami

Wkładka bezpiecznikowa PROTEC została wyprodukowana w ścisłej zgodności z normą DIN VDE 0636-3. Norma ta określa rygorystyczne wymagania dla bezpieczników niskiego napięcia przeznaczonych do użytku przez osoby niewykwalifikowane (bezpieczniki domowe i podobne), co potwierdza najwyższy poziom bezpieczeństwa i niezawodności produktu w profesjonalnych instalacjach rozdzielczych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym, szczególnie w rozdzielnicach mieszkaniowych oraz przemysłowych. Dzięki charakterystyce gL/gG, wkładka idealnie nadaje się do:

• Zabezpieczania przewodów i kabli zasilających przed nadmiernym wzrostem temperatury wywołanym przeciążeniem.
• Ochrony odbiorników energii elektrycznej przed skutkami zwarć.
• Stosowania w obwodach oświetleniowych oraz gniazdowych, gdzie wymagana jest wysoka zdolność wyłączania.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej D01 16A należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór gniazda: Wkładkę należy montować wyłącznie w gniazdach bezpiecznikowych o rozmiarze D01 (gwint E14).
• Wstawka kalibrowa: Przed montażem należy upewnić się, że w gnieździe znajduje się odpowiednia wstawka kalibrowa (szara dla 16A), która zapobiega wkręceniu wkładki o zbyt dużym prądzie znamionowym.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie uszkodzenia ceramicznego korpusu.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy wyłączonym napięciu, przy użyciu odpowiednich narzędzi izolowanych lub główek bezpiecznikowych.

FAQ

• Co oznacza kolor szary na wkładce? Kolor szary jest standardowym oznaczeniem barwnym dla prądu znamionowego 16A w systemie bezpieczników D0, co ułatwia szybką identyfikację bez konieczności odczytywania nadruku.
• Czy wkładkę można stosować w obwodach DC? Tak, wkładka jest certyfikowana do pracy w obwodach prądu stałego o napięciu do 250 V DC.
• Jaka jest różnica między charakterystyką gL a gG? Obecnie obie te charakterystyki są zunifikowane jako gL/gG i oznaczają wkładki ogólnego przeznaczenia do ochrony kabli i przewodów (pełnozakresowe).
