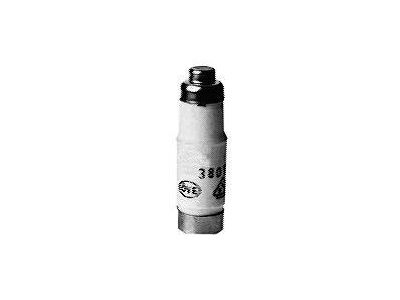

Wkładka bezpiecznikowa D0 10A PSI D01 10A E14 gL/gG czerwona 050053 | 05100003 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D01 o prądzie znamionowym 10A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Produkt charakteryzuje się pełnozakresową charakterystyką gL/gG, co oznacza, że zapewnia skuteczną ochronę zarówno przed skutkami zwarć, jak i przeciążeń. Wykonanie korpusu z wysokiej jakości porcelany gwarantuje doskonałą izolację elektryczną oraz wysoką odporność na naprężenia termiczne występujące podczas zadziałania bezpiecznika. Główka styku w rozmiarze D01 została poddana procesowi niklowania, co znacząco poprawia przewodność elektryczną oraz chroni element przed utlenianiem, zapewniając stabilny styk w gnieździe bezpiecznikowym przez długi czas eksploatacji.

• Prąd znamionowy: 10A (oznaczenie kolorem czerwonym).
• Napięcie znamionowe: 400 V AC dla prądu przemiennego oraz 250 V DC dla prądu stałego.
• Charakterystyka gL/gG: Pełnozakresowa ochrona kabli, przewodów oraz aparatury elektrycznej.
• Rozmiar: D01 z gwintem E14.
• Materiał: Wytrzymała ceramika (porcelana) o wysokich parametrach dielektrycznych.

Zgodność z Normami

Wkładka bezpiecznikowa PROTEC PSI D01 została wyprodukowana w ścisłej zgodności z rygorystyczną normą DIN VDE 0636-3. Standard ten określa wymagania dla bezpieczników niskonapięciowych przeznaczonych do użytku przez osoby niewykwalifikowane (bezpieczniki domowe i podobne), co potwierdza najwyższy poziom bezpieczeństwa oraz powtarzalność parametrów technicznych. Dzięki certyfikacji zgodnie z normami VDE, produkt ten jest dopuszczony do stosowania w najbardziej wymagających instalacjach elektroenergetycznych w całej Europie.

Zastosowanie

Produkt znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych oraz przemysłowych. Dzięki charakterystyce gL/gG, wkładka 10A idealnie nadaje się do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz odbiorników o charakterze rezystancyjnym i indukcyjnym. Możliwość pracy przy napięciu 250 V DC sprawia, że wkładka może być również stosowana w wybranych systemach zasilania prądem stałym, takich jak systemy sterowania czy układy automatyki.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej D01 powinien być przeprowadzany przy użyciu odpowiedniej główki bezpiecznikowej (kołpaka) z gwintem E14. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe jest wyposażone w odpowiednią wstawkę kalibrującą (styk dolny) o kolorze czerwonym, co zapobiega omyłkowemu włożeniu wkładki o większym prądzie znamionowym. Podczas wymiany wkładki należy zachować szczególne środki ostrożności i upewnić się, że obwód nie jest pod obciążeniem, aby uniknąć powstania łuku elektrycznego. Prawidłowe dokręcenie główki zapewnia optymalny docisk styku i minimalizuje straty mocy na złączu.

FAQ

• Co oznacza kolor czerwony na wkładce? Kolor czerwony jest znormalizowanym oznaczeniem barwnym dla prądu znamionowego 10A w systemie bezpieczników D0, co ułatwia szybką identyfikację parametrów bez konieczności odczytywania nadruku.
• Czy wkładkę D01 można stosować w gniazdach D02? Tak, jest to możliwe przy zastosowaniu odpowiedniej tulei redukcyjnej, jednak zaleca się stosowanie osprzętu dedykowanego dla danego rozmiaru w celu zapewnienia najlepszego kontaktu elektrycznego.
• Czy wkładka chroni przed skutkami zwarć? Tak, charakterystyka gL/gG oznacza pełnozakresową ochronę, co obejmuje zarówno przeciążenia długotrwałe, jak i gwałtowne zwarcia w instalacji.
