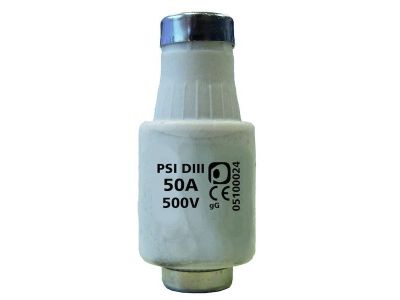

Wkładka bezpiecznikowa D 50A PSI DIII 50A E33 gL/gG biała 050074 | 05100024 PROTEC.class

Alternatywny kod produktu: 050074

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIII firmy PSI (symbol 05100024) o prądzie znamionowym 50 A i napięciu znamionowym 500 V, przeznaczona do zabezpieczania przewodów, kabli oraz wyposażenia elektrycznego. Charakterystyka gL/gG zapewnia selektywne wyłączanie zwarć i przeciążeń. Wykonanie ceramiczne gwarantuje wysoką odporność termiczną i mechaniczną w trudnych warunkach eksploatacji.

• Prąd znamionowy 50 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, eliminując ryzyko przegrzania styków.
• Napięcie znamionowe 500 V: odpowiednie do zastosowań w instalacjach przemysłowych i budynkowych o podwyższonym napięciu.
• Charakterystyka gL/gG: łączy ochronę przewodów (gL) i urządzeń (gG), zapewniając selektywność i szybkie reagowanie na zwarcia oraz przeciążenia.
• Główka styku niklowana: odporna na korozję, zapewnia niską rezystancję styku i długotrwałą niezawodność połączenia.
• Wykonanie ceramiczne: wysoka wytrzymałość cieplna i mechaniczna, odporność na starzenie oraz bezpieczeństwo w przypadku wybuchu łuku.

Zgodność z Normami

Wkładka bezpiecznikowa PSI DIII 50A spełnia wymagania normy DIN VDE 0636-3, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa dla wkładek bezpiecznikowych. Posiada certyfikat CE i jest przeznaczona do stosowania w instalacjach o napięciu znamionowym 500 V.

Zastosowanie

Wkładkę bezpiecznikową DIII 50A stosuje się przede wszystkim do ochrony obwodów odbiorczych przed skutkami zwarć i przeciążeń. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej.

• Zabezpieczanie przewodów i kabli zasilających w rozdzielnicach głównych i podrozdzielniach.
• Ochrona wyposażenia elektrycznego: silników, transformatorów, urządzeń grzewczych i oświetleniowych.
• Stosowanie w tablicach bezpiecznikowych jako element wymienny w podstawach DIII.
• Zastosowanie w instalacjach przemysłowych wymagających selektywności i wysokiej niezawodności zabezpieczeń.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować wkładkę w odpowiedniej podstawie bezpiecznikowej DIII (np. z gwintem E33), dokręcając ręcznie główkę z zalecanym momentem obrotowym podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 50 A (min. 16 mm² Cu w zależności od długości i warunków chłodzenia). Przed każdą wymianą sprawdzić stan podstawy i styków.

FAQ

• Czy wkładka ma wbudowany wskaźnik przepalenia? Wkładka nie posiada wbudowanego wskaźnika. Stan przepalenia można sprawdzić przez pomiar ciągłości lub wizualnie po wyjęciu – wewnętrzny element topikowy ulega przerwaniu.
• Jaki stopień ochrony (IP) ma wkładka? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy – sama wkładka nie ma klasy IP. W typowej rozdzielnicy zamkniętej uzyskuje się IP30 lub wyższe.
• Czy wkładkę można stosować w obwodach DC? Wkładka jest przeznaczona do prądu przemiennego AC. W przypadku prądu stałego (DC) należy skonsultować się z producentem, ponieważ charakterystyka wyłączania dla DC może się różnić.
