Wkładka bezpiecznikowa D 25A PSI DII 25A E27 gL/gG żółta 050072 | 05100022 PROTEC.class

Alternatywny kod produktu: 050072

Opis i Kluczowe Cechy

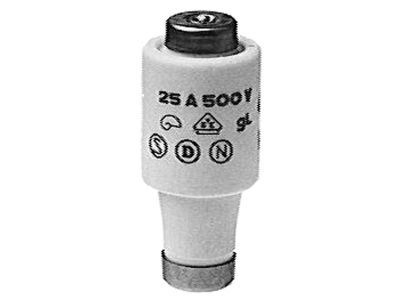

Wkładka bezpiecznikowa DII 25A (symbol 05100022) to ceramiczny bezpiecznik topikowy o charakterystyce gL/gG, przeznaczony do ochrony przewodów, kabli oraz wyposażenia elektrycznego przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 25 A i napięciu 500 V zapewnia skuteczną separację w obwodach o typowym obciążeniu. Główka styku niklowana gwarantuje niską rezystancję przejścia i odporność na utlenianie, co przekłada się na długotrwałą niezawodność połączenia.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów odbiorników średniej mocy, zapobiega przegrzaniu przewodów przy przeciążeniu.
• Charakterystyka gL/gG: Łączy ochronę przewodów (gL) i wyposażenia (gG) – wyłącza zarówno przeciążenia, jak i zwarcia, zapewniając selektywność w instalacjach.
• Napięcie znamionowe 500 V: Pozwala na stosowanie w instalacjach niskiego napięcia, zarówno w sieciach przemysłowych, jak i budynkowych.
• Ceramiczna obudowa: Odporna na wysoką temperaturę i łuk elektryczny; zwiększa bezpieczeństwo podczas wyłączania zwarć.
• Niklowana główka styku: Zapewnia niską rezystancję styku i odporność na korozję, co wydłuża żywotność połączenia w gniazdach bezpiecznikowych.

Zgodność z Normami

Wkładka bezpiecznikowa DII 25A spełnia wymagania normy DIN VDE 0636-3. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi przepisami.

Zastosowanie

Dzięki uniwersalnej charakterystyce gL/gG wkładka sprawdza się w wielu miejscach instalacji elektrycznej, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa.

• Ochrona obwodów zasilających w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Zabezpieczenie linii kablowych oraz szaf sterowniczych w przemyśle lekkim.
• Stosowanie w gniazdach bezpiecznikowych DII jako wymiana dla istniejących wkładek topikowych.
• Element zapasowy w zestawach bezpiecznikowych do maszyn i urządzeń elektrycznych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę należy osadzić w odpowiednim gnieździe bezpiecznikowym (DII) – naciskaj równomiernie, aż do zatrzaśnięcia. Przekrój przewodów dobierz zgodnie z wartością prądu znamionowego (min. 2,5 mm² Cu dla 25 A, zgodnie z normami). Po zamontowaniu sprawdź poprawność dokręcenia połączeń śrubowych – moment dokręcania według dokumentacji producenta gniazda.

FAQ

• Jaka jest charakterystyka działania tej wkładki? Charakterystyka gL/gG oznacza, że wkładka chroni zarówno przewody i kable (gL), jak i ogólne wyposażenie elektryczne (gG). Wyłącza zarówno przeciążenia (długotrwałe, niewielkie przekroczenie prądu), jak i zwarcia (gwałtowny skok prądu).
• Czy wkładka nadaje się do zastosowań w obwodach z silnikami? Charakterystyka gL/gG jest uniwersalna, ale do ochrony silników zaleca się wkładki o charakterystyce aM (z opóźnieniem). W przypadku lekkich rozruchów można stosować tę wkładkę, jednak w aplikacjach z częstymi dużymi prądami rozruchowymi lepiej wybrać wersję dedykowaną.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 500 V AC/DC. Przed zastosowaniem w obwodzie sprawdź, czy napięcie sieci nie przekracza tej wartości – dla instalacji 230/400 V jest w pełni bezpieczne.
