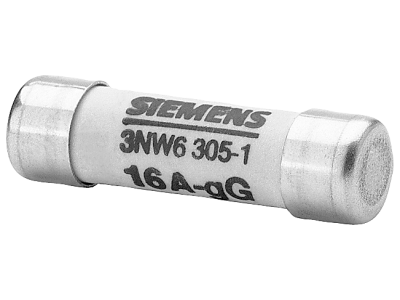

Wkładka bezpiecznika cylindrycznego, 8x32 mm, 16 A, gG, Un AC: 400 V, SENTRON | 3NW6305-1 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego 8x32 mm o prądzie znamionowym 16 A (typ gG) przeznaczona do selektywnej ochrony obwodów w urządzeniach przemysłowych i instalacjach elektroenergetycznych. Zaprojektowana do współpracy z uchwytami bezpiecznikowymi cylindrycznymi, zapewnia bezpieczne odłączanie obwodów pod nieobecność napięcia. Wysoka odporność na zwarcia i przeciążenia gwarantuje ochronę wrażliwych elementów układu.

• Typ gG: Charakterystyka ogólnego przeznaczenia – szybkie działanie przy zwarciach i umiarkowana zwłoka przy przeciążeniach, chroniąca przewody i odbiorniki.
• Napięcie znamionowe 400 V AC: Zapewnia kompatybilność z układami trójfazowymi w środowisku przemysłowym i energetyce.

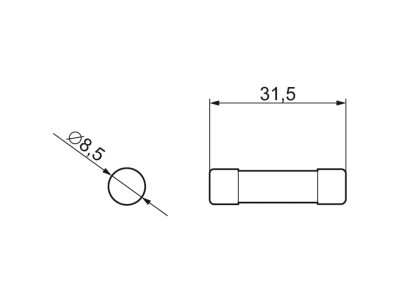

• Wymiary 8x32 mm: Uniwersalny standard montażowy – pasuje do większości uchwytów bezpiecznikowych cylindrycznych dostępnych na rynku.
• Selektywna ochrona: Pozwala na precyzyjne wyłączanie konkretnych obwodów w przypadku awarii, minimalizując ryzyko przestojów w instalacji.
• Szybka wymiana bezpiecznika: Prosta konstrukcja ułatwia montaż i demontaż, skracając czas konserwacji i napraw.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 60269-1, IEC 60269-2 oraz IEC 60269-3, co potwierdza jej zgodność z międzynarodowymi standardami ochrony obwodów elektrycznych. Posiada również certyfikację UL 512, gwarantującą bezpieczeństwo i niezawodność w warunkach przemysłowych.

Zastosowanie

Wkładka bezpiecznika cylindrycznego 8x32 mm 16 A gG znajduje zastosowanie w systemach ochrony urządzeń przemysłowych, rozdzielnicach niskiego napięcia oraz instalacjach energetycznych wymagających precyzyjnej ochrony obwodów.

• Ochrona silników, przemienników częstotliwości i innych urządzeń o zmiennym obciążeniu w halach produkcyjnych.
• Zabezpieczenie obwodów oświetleniowych i gniazd wiatkowych w budynkach przemysłowych.
• Wyróżnienie i ochrona krytycznych obwodów w układach automatyki i sterowania maszyn.
• Stosowanie w systemach zasilania awaryjnego (UPS) i rozdzielnicach zasilających.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odłączony. Wkładkę należy wsunąć w uchwyt bezpiecznikowy cylindryczny, upewniając się, że styki są odpowiednio dociśnięte. Po montażu sprawdzić poprawność położenia i brak luzów. Nigdy nie podejmuj prób wymiany wkładki pod napięciem – ryzyko porażenia lub uszkodzenia urządzenia. Przechowuj wkładki w suchym miejscu, z dala od źródeł wilgoci i substancji chemicznych.

FAQ

• Czy wkładka może być stosowana w obwodach AC i DC? Dane produktu określają napięcie znamionowe 400 V AC – przeznaczona jest do instalacji prądu przemiennego.
• Jaki jest zakres prądów zwarciowych, w którym wkładka zapewnia ochronę? Charakterystyka gG określa zdolność wyłączania zwarć do określonej wartości, zgodnie z normami IEC 60269.
• Czy wkładka jest wymienna pod obciążeniem? Nie – wkładki cylindryczne gG nie są przewidziane do wymiany pod napięciem. Należy odłączyć obwód przed wymianą bezpiecznika.
