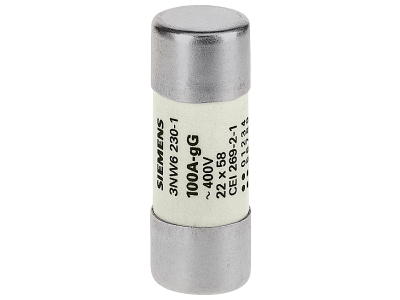

Wkładka bezpiecznika cylindrycznego, 22x58 mm, 100 A, gG, Un AC: 500 V, SENTRON | 3NW6230-1 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego o wymiarach 22x58 mm, prądzie znamionowym 100 A i charakterystyce gG to kluczowy element selektywnej ochrony instalacji elektrycznych w urządzeniach przemysłowych. Zaprojektowana do współpracy z odpowiednimi uchwytami bezpiecznikowymi, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Napięcie znamionowe 500 V AC pozwala na stosowanie jej w szerokim zakresie aplikacji przemysłowych.

• Wymiary 22x58 mm: Standardowy format wkładki cylindrycznej, kompatybilny z większością systemów bezpiecznikowych dostępnych na rynku.
• Prąd znamionowy 100 A: Wysoka zdolność wyłączania prądu zwarciowego chroni instalację i podłączone urządzenia przed uszkodzeniami.
• Charakterystyka gG: Szybkie działanie w przypadku zwarć i przeciążeń, zapewniające selektywność ochrony w układzie zabezpieczającym.
• Napięcie znamionowe 500 V AC: Odpowiednie do zastosowań w instalacjach jednofazowych i trójfazowych w środowiskach przemysłowych.
• Zastosowanie w urządzeniach przemysłowych: Idealna do ochrony maszyn, silników, napędów i innych odbiorników o wysokim poborze mocy.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego spełnia wymagania normy IEC 60269-1, -2 oraz -3, a także normy UL 512. Została zaprojektowana zgodnie z międzynarodowymi standardami bezpieczeństwa dla wkładek bezpiecznikowych, co potwierdza jej odporność i niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Wkładki bezpiecznikowe cylindryczne 22x58 mm znajdują szerokie zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed zwarciami i przeciążeniami.

• Ochrona silników i napędów w maszynach przemysłowych.
• Zabezpieczenie obwodów zasilających urządzenia o wysokim poborze mocy.
• Stosowanie w rozdzielnicach i tablicach sterowniczych jako element systemu zabezpieczeń.
• Zastosowanie w instalacjach budynków przemysłowych i obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim uchwycie bezpiecznikowym, upewniając się, że styki są dobrze osadzone. Po montażu zaleca się sprawdzenie poprawności działania układu zabezpieczającego. Wymiana wkładki powinna odbywać się jedynie przy wyłączonym zasilaniu. Podczas prac zachowuj szczególną ostrożność – wkładki pod napięciem stwarzają ryzyko porażenia prądem.

FAQ

• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie jej w instalacjach jednofazowych i trójfazowych.
• Czy wkładkę można stosować do ochrony silników? Tak, charakterystyka gG zapewnia szybkie działanie przy zwarciach i przeciążeniach, chroniąc silniki przed uszkodzeniami.
• Jaka jest charakterystyka działania wkładki? Charakterystyka gG oznacza, że wkładka działa zarówno przy zwarciach, jak i przeciążeniach, zapewniając kompleksową ochronę instalacji.
