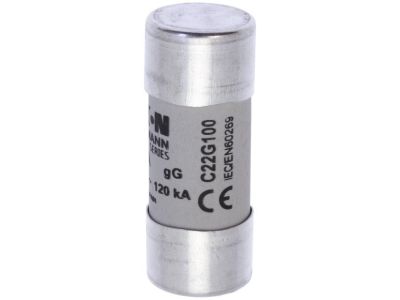

Wkładka bezpiecznikowa cylindryczna gG 22x58mm 100A, 500VAC (zwłoczna) | C22G100 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON o oznaczeniu C22G100 to zaawansowany element ochrony przetężeniowej, dedykowany dla profesjonalnych systemów elektroenergetycznych. Produkt charakteryzuje się prądem znamionowym wynoszącym 100A, co pozwala na skuteczne zabezpieczanie obwodów o znacznym obciążeniu w instalacjach niskiego napięcia do 500V AC. Wykorzystanie charakterystyki gG (ogólnego przeznaczenia, pełnozakresowa zdolność wyłączania) sprawia, że wkładka reaguje zarówno na przeciążenia, jak i zwarcia, chroniąc kable, przewody oraz aparaturę rozdzielczą przed trwałym uszkodzeniem. Standardowy wymiar 22x58 mm zapewnia pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku, co czyni ją uniwersalnym rozwiązaniem w prefabrykacji szaf sterowniczych.

• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, minimalizując ryzyko pożaru i uszkodzeń mechanicznych instalacji.
• Charakterystyka gG: Zapewnia optymalną ochronę w szerokim zakresie prądowym, będąc rozwiązaniem zwłocznym przy przeciążeniach i szybkim przy zwarciach.
• Trwałość materiałowa: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem gwarantuje niskie straty mocy i stabilność parametrów w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-3, która określa parametry dla wkładek bezpiecznikowych do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne), oraz normy VDE 0636, będącej wyznacznikiem jakości w niemieckim i europejskim przemyśle elektrotechnicznym. Posiadanie tych certyfikatów jest gwarancją bezpieczeństwa i powtarzalności parametrów elektrycznych w każdych warunkach eksploatacji.

Zastosowanie

Wkładka EATON C22G100 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Przemyśle ciężkim: Ochrona silników elektrycznych, transformatorów oraz głównych linii zasilających w zakładach produkcyjnych.
• Budownictwie komercyjnym: Zabezpieczanie rozdzielnic głównych w biurowcach, centrach handlowych i obiektach użyteczności publicznej.
• Automatyce: Ochrona zaawansowanych układów sterowania, gdzie wymagana jest pewność zadziałania przy prądzie 100A.
• Infrastrukturze: Systemy oświetlenia zewnętrznego i zasilania urządzeń pomocniczych pracujących pod napięciem 500V AC.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej C22G100 należy przestrzegać poniższych zasad inżynierskich:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach lub podstawach bezpiecznikowych przystosowanych do rozmiaru 22x58 mm.
• Weryfikacja styków: Przed instalacją należy upewnić się, że zaciski rozłącznika są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się punktów styku.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu (w stanie beznapięciowym), przy użyciu odpowiednich środków ochrony osobistej.
• Moment dokręcania: W przypadku montażu w rozłącznikach z zaciskami śrubowymi, należy stosować moment dokręcania zgodny z dokumentacją techniczną rozłącznika, aby zapewnić trwałe połączenie elektryczne.

FAQ

• Czy wkładka gG może być stosowana do ochrony silników? Tak, charakterystyka gG jest uniwersalna i może chronić obwody silnikowe, o ile prąd rozruchowy nie przekracza krzywej czasowo-prądowej bezpiecznika.
• Co oznacza wymiar 22x58 mm? Jest to standardowy wymiar zewnętrzny wkładki (średnica 22 mm, długość 58 mm), określający jej fizyczną kompatybilność z gniazdem bezpiecznikowym.
• Czy wkładka C22G100 jest zamienna z innymi markami? Tak, o ile parametry elektryczne (100A, 500V, gG) oraz wymiary mechaniczne są identyczne, wkładka EATON może zastąpić produkty innych producentów zachowując pełne bezpieczeństwo.
