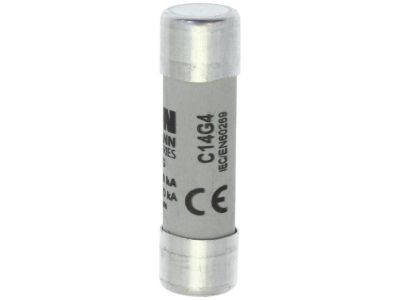

Wkładka bezpiecznikowa cylindryczna gG 14x51mm 4A 500VAC (zwłoczna) | C14G4 Eaton

Alternatywny kod produktu: C14G4

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna typu gG o symbolu C14G4 to element ochrony zwarciowej i przeciążeniowej w obwodach o napięciu znamionowym 500V AC i prądzie znamionowym 4A. Wykonana w standardowym rozmiarze 14x51mm, zapewnia niezawodną ochronę instalacji przemysłowych i ogólnego przeznaczenia. Dzięki charakterystyce zwłocznej (gG) umożliwia przepływ krótkotrwałych prądów rozruchowych bez zbędnego wyzwalania, co zwiększa odporność na chwilowe przeciążenia.

• Prąd znamionowy 4A: Dedykowany do zabezpieczania obwodów o niewielkim obciążeniu, takich jak linie sterownicze, gniazda czy oświetlenie.
• Napięcie znamionowe 500V AC: Przystosowana do pracy w typowych instalacjach niskiego napięcia (do 500V), zapewniając bezpieczne rozłączanie obwodu.
• Charakterystyka gG (zwłoczna): Toleruje krótkie impulsy prądowe (np. rozruch silników), minimalizując ryzyko niepotrzebnych przerw w zasilaniu.
• Wymiary cylindryczne 14x51mm: Uniwersalny format pasujący do standardowych podstaw bezpiecznikowych występujących w rozdzielnicach i szafach przemysłowych.
• Zgodność z normą IEC 60269-2: Gwarancja jakości i bezpieczeństwa, spełnia wymogi dla bezpieczników niskiego napięcia.

Zgodność z Normami

Wkładka bezpiecznikowa C14G4 została zaprojektowana i wyprodukowana zgodnie z międzynarodową normą IEC 60269-2 dotyczącą bezpieczników niskiego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do użytku w obwodach AC.

Zastosowanie

Wkładka bezpiecznikowa gG 4A znajduje zastosowanie w ochronie obwodów przed zwarciami i przeciążeniami w instalacjach niskiego napięcia. Idealnie sprawdza się w:

• Ochronie linii oświetleniowych, gniazd wtykowych i sterowników w obiektach przemysłowych i komercyjnych.
• Zabezpieczaniu obwodów sterowania (styczniki, przekaźniki, PLC) przed zwarciami w szafach elektrycznych.
• Stosowaniu w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia przed przeciążeniem (wydajność zwarciowa zgodna z normą).
• Ochronie odbiorników o niskim prądzie znamionowym, takich jak małe silniki, transformatory czy zasilacze.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. typu DO, D, NH) przeznaczonej do wkładek cylindrycznych 14x51mm. Przekrój przewodów zasilających i odpływowych dobrać zgodnie z obciążalnością prądową i prądem znamionowym 4A. Moment dokręcania zacisków podstawy stosować według dokumentacji producenta. Zabrania się używania uszkodzonych wkładek oraz przeładowania obwodu powyżej prądu znamionowego.

FAQ

• Czy ta wkładka bezpiecznikowa jest zwłoczna (gG)? Tak, wkładka C14G4 ma charakterystykę gG (zwłoczną), co oznacza, że przepuszcza krótkotrwałe przeciążenia (np. rozruch silnika) bez wyzwalania, zapewniając ochronę przed trwałym przeciążeniem.
• Jaki jest stopień ochrony (IP) tej wkładki? Wkładka bezpiecznikowa jako element wymienny nie posiada własnego stopnia ochrony IP. Stopień ochrony zapewnia obudowa lub podstawa bezpiecznikowa, w której jest zamontowana.
• Czy mogę stosować tę wkładkę w obwodach DC? Nie, wkładka jest przeznaczona wyłącznie do obwodów prądu przemiennego (AC) o napięciu do 500V. Stosowanie w DC może skutkować niewłaściwym wyłączeniem i ryzykiem pożaru.
