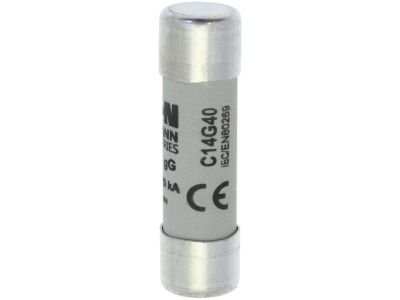

Wkładka bezpiecznikowa cylindryczna gG 14x51mm 40A 500VAC (zwłoczna) | C14G40 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON o symbolu C14G40 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach niskiego napięcia. Prąd znamionowy wynoszący 40 A pozwala na skuteczną ochronę obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa. Charakterystyka gG (znana również jako gL) oznacza pełnozakresową zdolność wyłączania, co czyni tę wkładkę rozwiązaniem uniwersalnym, zdolnym do ochrony zarówno przed skutkami przeciążeń, jak i zwarć. Standardowy wymiar 14 x 51 mm gwarantuje pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku, a napięcie znamionowe 500 V AC umożliwia pracę w wymagających sieciach przemysłowych.

• Prąd znamionowy: 40 A – optymalny dla średnich i dużych obciążeń przemysłowych.
• Charakterystyka gG/gL: Zapewnia wszechstronną ochronę urządzeń ogólnego przeznaczenia oraz kabli.
• Napięcie znamionowe: 500 V AC – przystosowane do standardowych i podwyższonych napięć w sektorze B2B.
• Konstrukcja cylindryczna: Kompaktowe wymiary 14x51 mm ułatwiają montaż w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60269-2, która definiuje wymagania dla wkładek bezpiecznikowych do użytku przemysłowego przez wykwalifikowany personel. Zgodność z tą normą gwarantuje powtarzalność parametrów elektrycznych, odpowiednią zdolność zwarciową oraz bezpieczeństwo użytkowania w szafach sterowniczych i rozdzielniach głównych. Wybierając produkt marki EATON, inżynierowie otrzymują pewność, że komponent spełnia globalne standardy jakościowe i techniczne.

Zastosowanie

Wkładka C14G40 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki swojej charakterystyce zwłocznej (gG), idealnie nadaje się do:

• Zabezpieczania linii zasilających i kabli przed skutkami przeciążeń termicznych.
• Ochrony odbiorników ogólnego przeznaczenia w zakładach produkcyjnych.
• Zastosowania w rozłącznikach bezpiecznikowych montowanych na szynie DIN w rozdzielnicach niskiego napięcia.
• Systemów automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej 14x51mm należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach lub podstawach bezpiecznikowych przystosowanych do rozmiaru 14x51 mm.
• Stan styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i wolne od tlenków, co zapobiega nadmiernemu nagrzewaniu się styku.
• Wymiana: Wymiany wkładki powinien dokonywać personel posiadający odpowiednie uprawnienia elektryczne, przy użyciu izolowanych narzędzi lub po odłączeniu napięcia.
• Moment dokręcania: W przypadku montażu w podstawie skręcanej, należy przestrzegać momentu dokręcania zacisków podanego przez producenta oprawy, aby zapewnić optymalny kontakt elektryczny.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną, która przy odpowiednim dobraniu prądu znamionowego może chronić obwody silnikowe, choć w przypadku ciężkiego rozruchu warto rozważyć wkładki o charakterystyce aM.

2. Co oznacza wymiar 14x51 mm?
Jest to standardowy wymiar fizyczny wkładki cylindrycznej (średnica 14 mm, długość 51 mm), który determinuje typ kompatybilnego rozłącznika bezpiecznikowego.

3. Czy wkładka EATON C14G40 jest zamienna z produktami innych marek?
Tak, o ile parametry elektryczne (40A, 500V) oraz wymiary fizyczne (14x51mm) są identyczne, wkładki te są w pełni zamienne zgodnie z normą IEC 60269.
