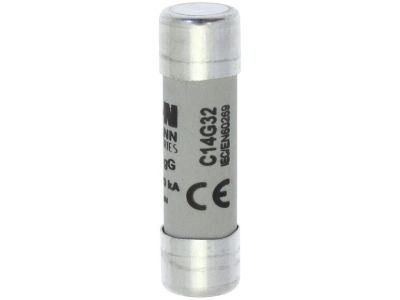

Wkładka bezpiecznikowa cylindryczna gG 14x51mm 32A 500VAC (zwłoczna) | C14G32 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON o symbolu C14G32 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 32 A oraz napięciem znamionowym 500 V AC, co pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Dzięki charakterystyce gG (znanej również jako gL), wkładka ta posiada pełnozakresową zdolność wyłączania, co czyni ją rozwiązaniem uniwersalnym w sektorze elektroenergetycznym. Standardowy rozmiar 14 x 51 mm zapewnia pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.

• Prąd znamionowy 32 A: Optymalny dla zabezpieczania odbiorników o średnim poborze mocy w instalacjach przemysłowych.
• Napięcie 500 V AC: Gwarantuje bezpieczną pracę w standardowych sieciach trójfazowych.
• Charakterystyka gG/gL: Zapewnia ochronę ogólnego przeznaczenia, reagując zarówno na niewielkie przeciążenia, jak i gwałtowne zwarcia.
• Kompaktowa budowa: Cylindryczny kształt o wymiarach 14x51 mm ułatwia montaż i wymianę w gniazdach bezpiecznikowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą jest IEC 60269-2, która definiuje wymagania dla wkładek bezpiecznikowych do użytku przez wykwalifikowany personel w zastosowaniach przemysłowych. Zgodność z tą normą gwarantuje powtarzalność parametrów elektrycznych, odpowiednią zdolność zwarciową oraz bezpieczeństwo użytkowania w wymagających warunkach technicznych. Wybierając produkt marki EATON, inżynierowie otrzymują pewność, że komponent spełnia globalne wymogi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka C14G32 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz rozdzielnicach głównych i obiektowych. Jest idealnym rozwiązaniem do:

• Zabezpieczania kabli i przewodów przed nadmiernym nagrzewaniem wywołanym przeciążeniem.
• Ochrony urządzeń rozdzielczych w zakładach produkcyjnych.
• Zastosowań ogólnych w budownictwie komercyjnym, gdzie wymagana jest wysoka niezawodność.
• Współpracy z rozłącznikami bezpiecznikowymi w celu zapewnienia widocznej przerwy izolacyjnej podczas prac serwisowych.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach lub gniazdach bezpiecznikowych przystosowanych do rozmiaru 14x51 mm.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się po uprzednim odłączeniu napięcia w obwodzie, chyba że stosowany osprzęt pozwala na bezpieczną wymianę pod obciążeniem.
• Kontrola styków: Przed montażem należy upewnić się, że zaciski w oprawie są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się punktów styku.
• Weryfikacja parametrów: Zawsze należy sprawdzić, czy prąd znamionowy 32 A jest odpowiedni dla chronionego obwodu i przekroju zastosowanych przewodów.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Tak, wkładki gG mogą być stosowane do ochrony silników, jednak należy pamiętać o odpowiednim przewymiarowaniu prądu znamionowego, aby uniknąć zadziałania bezpiecznika podczas prądu rozruchowego. Do dedykowanej ochrony silników częściej stosuje się charakterystykę aM.

2. Co oznacza skrót gG/gL?
Są to oznaczenia charakterystyki czasowo-prądowej. Litera 'g' oznacza pełnozakresową zdolność wyłączania (ochrona przed przeciążeniem i zwarciem), a 'G' (lub dawniej 'L') oznacza zastosowanie ogólne (general purpose).

3. Czy wkładka 14x51 mm pasuje do gniazd 10x38 mm?
Nie, wymiary wkładek cylindrycznych są ściśle określone. Wkładka 14x51 mm wymaga dedykowanego osprzętu o większym rozmiarze niż standardowe wkładki 10x38 mm.
