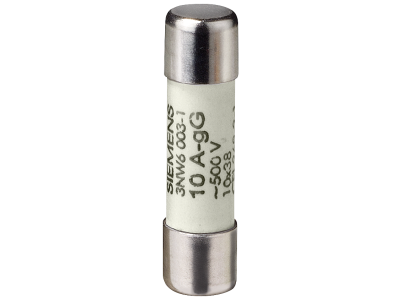

Wkładka bezpiecznika cylindrycznego, 10x38 mm, 10 A, gG, Un AC: 500 V, SENTRON | 3NW6003-1 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego o wymiarach 10x38 mm, prądzie znamionowym 10 A i charakterystyce gG to standardowe rozwiązanie do selektywnej ochrony obwodów elektrycznych w urządzeniach przemysłowych i instalacjach. Przeznaczona do współpracy z uchwytami bezpiecznikowymi cylindrycznymi, zapewnia niezawodne odcięcie zasilania w przypadku przeciążenia lub zwarcia. Napięcie znamionowe 500 V AC pozwala na stosowanie w sieciach średniego napięcia.

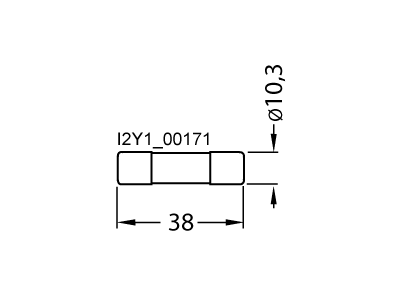

• Wymiary 10x38 mm: Kompaktowa budowa umożliwia montaż w standardowych gniazdach bezpiecznikowych cylindrycznych.
• Prąd znamionowy 10 A: Dedykowany do zabezpieczania obwodów o niewielkim i średnim obciążeniu, takich jak układy sterowania czy oświetlenie.
• Charakterystyka gG: Uniwersalna charakterystyka szybkiego działania – chroni zarówno przed przeciążeniem, jak i zwarciem.
• Napięcie znamionowe 500 V AC: Możliwość stosowania w sieciach przemysłowych o napięciu do 500 V, zgodnie z normami bezpieczeństwa.
• Selektywna ochrona obwodów: Umożliwia precyzyjne dobranie wkładek do poszczególnych części instalacji, zapobiegając niepożądanym wyłączeniom.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego spełnia wymagania norm międzynarodowych IEC 60269-1, -2 i -3, a także normy UL 512. Została zaprojektowana zgodnie ze standardami bezpieczeństwa dla przemysłowych systemów ochrony przeciwporażeniowej i przeciwzwarciowej.

Zastosowanie

Wkładki bezpiecznikowe cylindryczne 10x38 mm, 10 A, gG znajdują zastosowanie w różnorodnych instalacjach przemysłowych, energetycznych i budynkowych, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa.

• Zabezpieczanie obwodów sterowania maszyn i urządzeń przemysłowych.
• Ochrona linii zasilających oświetlenie w halach produkcyjnych i magazynowych.
• Stosowanie w rozdzielnicach niskiego i średniego napięcia jako element selektywnego systemu ochrony.
• Wymiana w istniejących instalacjach wyposażonych w gniazda bezpiecznikowe cylindryczne.

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w instalacji. Wkładkę należy włożyć do odpowiedniego gniazda bezpiecznikowego, upewniając się, że rozmiar i charakterystyka są zgodne z projektem instalacji. Po montażu należy sprawdzić poprawność osadzenia i brak luzów. Wymiana wkładki powinna odbywać się przy odłączonym zasilaniu, używając odpowiednich narzędzi izolowanych. Nigdy nie należy wymieniać wkładki pod napięciem lub w stanie zwarcia.

FAQ

• Czy wkładkę można stosować w obwodach prądu stałego? Charakterystyka gG i napięcie znamionowe 500 V AC wskazują na przeznaczenie do prądu przemiennego. Dla prądu stałego zalecane są specjalistyczne wkładki o odpowiedniej charakterystyce.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG jest uniwersalna – szybko reaguje zarówno na przeciążenia, jak i zwarcia. Charakterystyka gL jest wolniejsza i przeznaczona głównie do ochrony kabli i przewodów.
• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest odpowiednia do zabezpieczania silników, jednak zaleca się dobór wkładek o charakterystyce gM lub gR dla lepszej ochrony podczas rozruchu.
