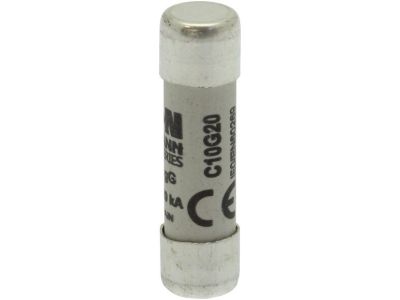

Wkładka bezpiecznikowa cylindryczna gG 10x38mm 20A, 400VAC (zwłoczna) | C10G20 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON o symbolu C10G20 to wysokiej klasy element zabezpieczający, zaprojektowany do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka posiada pełnozakresową zdolność wyłączania, co czyni ją niezwykle wszechstronnym rozwiązaniem w systemach rozdziału energii. Prąd znamionowy wynoszący 20A pozwala na skuteczne zabezpieczanie obwodów o umiarkowanym obciążeniu, zapewniając jednocześnie wysoką zdolność zwarciową przy napięciu znamionowym 400VAC.

• Kompaktowy rozmiar 10x38mm: Standardowy wymiar cylindryczny pozwala na łatwy montaż w typowych rozłącznikach bezpiecznikowych montowanych na szynie DIN.
• Charakterystyka gG: Zapewnia ochronę zarówno przed niewielkimi przeciążeniami, jak i gwałtownymi zwarciami, co jest kluczowe dla trwałości izolacji przewodów.
• Wysoka jakość wykonania: Korpus wykonany z odpornej termicznie ceramiki oraz miedziane styki pokryte warstwą ochronną gwarantują niskie straty mocy i stabilność parametrów w czasie eksploatacji.
• Napięcie znamionowe 400VAC: Optymalne dla standardowych sieci trójfazowych i jednofazowych w przemyśle oraz budownictwie mieszkaniowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania i powtarzalność parametrów technicznych. Wkładka spełnia wymagania normy IEC 60269-3, która definiuje parametry dla bezpieczników niskiego napięcia do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne), oraz normy VDE 0636, będącej wyznacznikiem jakości na rynku niemieckim i europejskim. Posiadanie tych certyfikatów potwierdza, że wkładka EATON C10G20 jest dopuszczona do profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Wkładka bezpiecznikowa C10G20 znajduje szerokie zastosowanie w sektorze B2B oraz w instalacjach komercyjnych. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrony urządzeń grzewczych oraz oświetleniowych o charakterze rezystancyjnym.
• Zastosowań ogólnoprzemysłowych, gdzie wymagana jest niezawodna ochrona aparatury modułowej.
• Budownictwa mieszkaniowego jako główne lub pomocnicze zabezpieczenie nadmiarowoprądowe.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy przestrzegać poniższych zasad inżynierskich:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze gniazda 10x38mm.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się po uprzednim odłączeniu napięcia w obwodzie, przy użyciu izolowanych narzędzi lub dźwigni rozłącznika.
• Kontrola styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste, a moment dokręcania przewodów w rozłączniku jest zgodny z zaleceniami producenta oprawy (zazwyczaj ok. 2-2.5 Nm), co zapobiega przegrzewaniu się styków.
• Weryfikacja parametrów: Przed włożeniem wkładki należy sprawdzić, czy prąd znamionowy 20A jest odpowiedni dla przekroju zastosowanych przewodów w chronionym obwodzie.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Wkładki gG chronią silniki przed zwarciami, jednak przy ciężkim rozruchu zaleca się stosowanie wkładek o charakterystyce aM. Wkładka gG 20A sprawdzi się w ochronie silników o małej mocy, o ile prąd rozruchowy nie przekracza jej charakterystyki czasowo-prądowej.

2. Co oznacza wymiar 10x38mm?
Jest to standardowy wymiar fizyczny wkładki: średnica wynosi 10 mm, a długość całkowita 38 mm. Jest to jeden z najpopularniejszych standardów w automatyce budynkowej.

3. Czy wkładka EATON C10G20 jest zwłoczna?
Charakterystyka gG jest charakterystyką ogólną, która w zakresie prądów przeciążeniowych wykazuje naturalną zwłokę, pozwalającą na krótkotrwałe skoki prądu, co często określane jest potocznie jako działanie zwłoczne w porównaniu do wkładek szybkich (np. gF).
