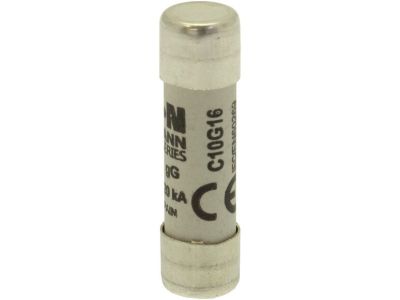

Wkładka bezpiecznikowa cylindryczna gG 10x38mm 16A, 500VAC (zwłoczna) | C10G16 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki Eaton, model C10G16, to wysokiej klasy element zabezpieczający przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Charakteryzuje się prądem znamionowym wynoszącym 16A oraz napięciem znamionowym 500V AC, co czyni ją uniwersalnym rozwiązaniem w systemach rozdziału energii. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) zapewnia skuteczną ochronę zarówno przewodów, jak i urządzeń odbiorczych. Kompaktowy rozmiar 10x38 mm pozwala na łatwą integrację w standardowych rozłącznikach bezpiecznikowych montowanych na szynie DIN.

• Prąd znamionowy 16A: Optymalny dla obwodów o średnim obciążeniu w sektorze komercyjnym i przemysłowym.
• Napięcie 500V AC: Wysoka wytrzymałość dielektryczna pozwalająca na pracę w wymagających sieciach niskiego napięcia.
• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując zwłocznie na przeciążenia i bezzwłocznie na zwarcia.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-3, która definiuje parametry dla bezpieczników do użytku domowego i podobnych zastosowań, oraz normy VDE 0636, będącej wyznacznikiem jakości w niemieckiej i europejskiej elektrotechnice. Posiadanie tych certyfikatów jest gwarancją powtarzalności parametrów elektrycznych i bezpieczeństwa użytkowania.

Zastosowanie

Wkładka Eaton C10G16 znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Budownictwo mieszkaniowe: Zabezpieczenie głównych linii zasilających oraz obwodów dedykowanych dla urządzeń o większym poborze mocy.
• Przemysł: Ochrona obwodów sterowniczych, transformatorów oraz silników w układach, gdzie wymagana jest charakterystyka zwłoczna.
• Rozdzielnice elektryczne: Idealna do montażu w rozłącznikach modułowych typu VLC lub LPR, zapewniając selektywność zabezpieczeń.
• Automatyka: Ochrona czułych komponentów systemów sterowania przed skutkami awarii sieci zasilającej.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy przestrzegać poniższych zasad, aby zapewnić długotrwałą i bezawaryjną pracę:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach lub podstawach bezpiecznikowych o rozmiarze 10x38 mm.
• Stan styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu nagrzewaniu się styku.
• Wymiana: W przypadku zadziałania bezpiecznika, należy zidentyfikować i usunąć przyczynę awarii przed włożeniem nowej wkładki. Zaleca się wymianę wszystkich wkładek w układach trójfazowych, jeśli jedna z nich uległa przepaleniu.
• Bezpieczeństwo: Wymianę należy przeprowadzać przy odłączonym napięciu, używając odpowiednich narzędzi izolowanych lub funkcji rozłącznych uchwytu bezpiecznikowego.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG posiada właściwości zwłoczne, co pozwala na wytrzymanie krótkotrwałych prądów rozruchowych silników, o ile ich parametry są odpowiednio dobrane do prądu znamionowego wkładki.

2. Co oznacza rozmiar 10x38mm?
Są to wymiary fizyczne wkładki: średnica wynosi 10 mm, a długość całkowita 38 mm. Jest to jeden z najpopularniejszych standardów w automatyce przemysłowej.

3. Czy mogę zastąpić wkładkę 16A wkładką o większym prądzie?
Nie, prąd znamionowy wkładki musi być ściśle dobrany do przekroju przewodów i obciążalności chronionego obwodu. Zastosowanie większego bezpiecznika grozi pożarem instalacji.
