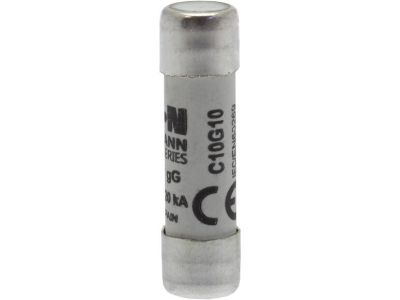

Wkładka bezpiecznikowa cylindryczna gG 10x38mm 10A, 500VAC (zwłoczna) | C10G10 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki EATON o symbolu C10G10 to wysokiej klasy element zabezpieczający, zaprojektowany do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Produkt charakteryzuje się prądem znamionowym wynoszącym 10A oraz napięciem znamionowym 500V AC, co czyni go wszechstronnym rozwiązaniem w systemach rozdziału energii. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) oznacza, że wkładka jest zdolna do przerywania prądów o wartościach od najniższego prądu zadziałania aż do znamionowej zdolności zwarciowej. Kompaktowy rozmiar 10x38 mm pozwala na łatwą integrację w standardowych rozłącznikach bezpiecznikowych montowanych na szynie DIN.

• Prąd znamionowy: 10A – idealny do zabezpieczania obwodów odbiorczych o średnim poborze mocy.
• Napięcie znamionowe: 500V AC – zapewnia bezpieczną pracę w standardowych sieciach przemysłowych i domowych.
• Charakterystyka gG: Pełnozakresowa ochrona przewodów i urządzeń przed skutkami zwarć i przeciążeń.
• Wysoka zdolność wyłączania: Skuteczna izolacja uszkodzonego obwodu w milisekundach.
• Trwała konstrukcja: Ceramiczny korpus odporny na wysokie temperatury i ciśnienie łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodność w profesjonalnych instalacjach. Wkładka spełnia wymagania normy IEC 60269-3, która określa parametry dla wkładek bezpiecznikowych do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne), oraz normy VDE 0636, będącej wyznacznikiem jakości na rynku niemieckim i europejskim. Posiadanie tych certyfikatów potwierdza powtarzalność parametrów elektrycznych oraz stabilność charakterystyki czasowo-prądowej.

Zastosowanie

Wkładka EATON C10G10 znajduje szerokie zastosowanie zarówno w sektorze budownictwa mieszkaniowego, jak i w wymagających środowiskach przemysłowych. Jest dedykowana do:

• Zabezpieczania obwodów oświetleniowych i gniazd wtykowych w rozdzielnicach głównych i piętrowych.
• Ochrony urządzeń sterowniczych i pomocniczych w szafach automatyki przemysłowej.
• Zabezpieczania transformatorów oraz silników o niskim prądzie rozruchowym.
• Zastosowań w instalacjach fotowoltaicznych (w odpowiednio dobranych rozłącznikach AC).
• Ochrony aparatury modułowej przed skutkami zwarć o wysokiej energii.

Wskazówki Montażowe

Prawidłowy montaż wkładki bezpiecznikowej jest kluczowy dla zachowania ciągłości zasilania i bezpieczeństwa przeciwpożarowego. Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych lub podstawach o rozmiarze gniazda 10x38 mm. Przed montażem należy upewnić się, że napięcie w obwodzie zostało odłączone. Podczas instalacji w rozłączniku należy zwrócić uwagę na prawidłowe osadzenie wkładki w zaciskach stykowych, aby zminimalizować rezystancję przejścia, która mogłaby prowadzić do nadmiernego nagrzewania się elementu. Zaleca się regularną kontrolę stanu styków oraz wymianę wkładki wyłącznie na model o identycznych parametrach znamionowych (10A, gG).

FAQ

• Czy wkładka 10A gG może być stosowana do ochrony silników? Tak, pod warunkiem, że prąd rozruchowy silnika nie przekracza charakterystyki czasowo-prądowej wkładki. Dla ciężkich rozruchów zaleca się wkładki o charakterystyce aM, jednak gG jest standardem w ochronie ogólnej.
• Co oznacza rozmiar 10x38mm? Są to wymiary fizyczne wkładki: średnica wynosi 10 mm, a długość całkowita 38 mm. Jest to jeden z najpopularniejszych standardów wkładek cylindrycznych w Europie.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Parametry znamionowe podane przez producenta (500VAC) dotyczą prądu przemiennego. W przypadku chęci zastosowania w obwodach DC, należy zweryfikować dopuszczalne napięcie pracy DC w dokumentacji technicznej producenta.
