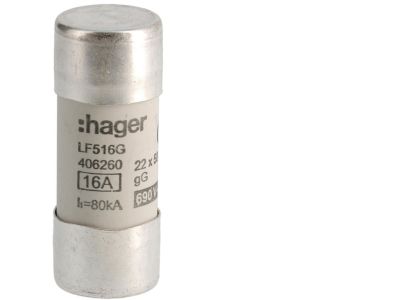

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm gG 16A 690VAC | LF516G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-22 o symbolu LF516G to element zabezpieczający o prądzie znamionowym 16 A i napięciu 690 V AC. Charakterystyka gG (ogólnego zastosowania) zapewnia uniwersalną ochronę przewodów i kabli, a wymiary 22x58 mm gwarantują kompatybilność ze standardowymi podstawami bezpiecznikowymi i rozłącznikami. Produkt przeznaczony do stosowania w energetyce zawodowej i różnych gałęziach przemysłu.

• Prąd znamionowy 16 A: Dopasowany do zabezpieczania obwodów o obciążeniu do 16 A – chroni przed skutkami przeciążeń i zwarć, minimalizując ryzyko uszkodzenia instalacji.
• Napięcie znamionowe 690 V AC: Umożliwia pracę w sieciach trójfazowych o napięciu 400 V oraz w instalacjach przemysłowych 690 V, co zwiększa uniwersalność zastosowania.
• Charakterystyka gG: Przeznaczona do ochrony kabli i przewodów – zapewnia selektywność z wyłącznikami nadmiarowymi oraz skuteczność w warunkach zwarciowych.
• Wymiary 22x58 mm (CH-22): Standardowy rozmiar wkładki cylindrycznej pasuje do większości podstaw bezpiecznikowych dostępnych na rynku, ułatwiając wymianę i dobór.
• Porcelanowy korpus: Odporny na działanie wysokiej temperatury i warunki środowiskowe panujące w rozdzielnicach – zapewnia trwałość i bezpieczeństwo eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa LF516G spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jej parametry są zgodne ze standardami branżowymi dla wkładek cylindrycznych o charakterystyce gG stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa CH-22 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, szczególnie w instalacjach przemysłowych i energetycznych.

• Ochrona linii kablowych i przewodów w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczenie odbiorników takich jak silniki, transformatory czy układy sterowania w maszynach produkcyjnych.
• Stosowanie w podstawach bezpiecznikowych i rozłącznikach bezpiecznikowych w energetyce zawodowej.
• Wspomaganie selektywności zabezpieczeń w sieciach trójfazowych o napięciu do 690 V AC.

Wskazówki Montażowe

Montaż oraz wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej o odpowiednim napięciu i prądzie znamionowym. Przed montażem upewnić się, że parametry obwodu są zgodne z danymi wkładki. Nie przekraczać prądu znamionowego – wkładka nie jest przystosowana do pracy ciągłej przy prądach większych niż 16 A. Przekrój przewodów przyłączeniowych dobrać do obciążenia zgodnie z normami.

FAQ

• Jaką charakterystykę ma wkładka LF516G? Posiada charakterystykę gG (ogólnego zastosowania), przeznaczoną do ochrony kabli i przewodów przed przeciążeniem i zwarciem.
• Czy wkładkę można stosować w sieci prądu stałego? Nie – dane katalogowe określają napięcie znamionowe 690 V AC. Stosowanie w obwodach DC wymaga odrębnej weryfikacji parametrów.
• Jak sprawdzić, czy wkładka przepaliła się? Wkładka może być wyposażona we wskaźnik zadziałania (w zależności od wariantu) – po przepaleniu zmienia on barwę. Jeśli wskaźnika brak, należy sprawdzić ciągłość za pomocą miernika.
