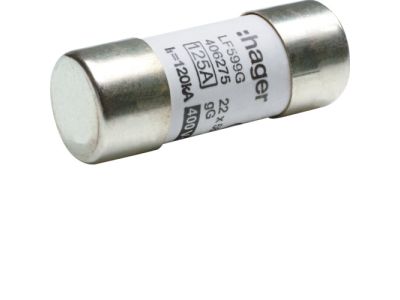

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm gG 125A 400VAC | LF599G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-22 o wymiarach 22x58 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o rygorystycznych wymaganiach energetyki zawodowej oraz zaawansowanych systemów przemysłowych. Produkt charakteryzuje się prądem znamionowym wynoszącym 125A oraz napięciem znamionowym 400V AC, co pozwala na skuteczną ochronę obwodów o dużym obciążeniu. Charakterystyka gG (ogólnego przeznaczenia) zapewnia pełnozakresową ochronę zarówno przed skutkami przeciążeń, jak i zwarć, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

• Wymiary standardowe: Gabaryty 22x58 mm gwarantują pełną kompatybilność z szeroką gamą rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Korpus porcelanowy: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną oraz mechaniczną, co jest niezbędne przy przerywaniu prądów zwarciowych o dużej energii.
• Wskaźnik zadziałania: Wkładka została wyposażona w precyzyjny wskaźnik zadziałania umieszczony na płycie czołowej, co umożliwia błyskawiczną diagnostykę stanu instalacji bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Niezawodność HAGER: Jako produkt renomowanego producenta, wkładka LF599G cechuje się powtarzalnością parametrów czasowo-prądowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami dotyczącymi bezpieczników niskiego napięcia. Spełnia wymagania normy IEC 60269, co potwierdza jego zdolność do bezpiecznego przerywania prądów zwarciowych w instalacjach przemysłowych. Dzięki rygorystycznym testom jakościowym, wkładka CH-22 zapewnia najwyższy poziom bezpieczeństwa dla personelu obsługującego oraz chronionych urządzeń elektroenergetycznych.

Zastosowanie

Wkładka bezpiecznikowa CH-22 125A gG znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Energetyce zawodowej: Zabezpieczanie linii zasilających oraz transformatorów w stacjach rozdzielczych.
• Przemyśle ciężkim: Ochrona silników elektrycznych, falowników oraz rozdzielnic głównych w zakładach produkcyjnych.
• Infrastrukturze budynkowej: Zabezpieczanie głównych pionów zasilających w obiektach komercyjnych i biurowych.
• Rozłącznikach bezpiecznikowych: Dzięki wskaźnikowi na płycie czołowej, wkładka idealnie współpracuje z rozłącznikami wyposażonymi w okienka kontrolne, umożliwiając inspekcję bez otwierania aparatu.

Wskazówki Montażowe

Podczas montażu wkładki CH-22 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór podstawy: Należy upewnić się, że podstawa bezpiecznikowa lub rozłącznik są przystosowane do prądu znamionowego 125A oraz wymiaru 22x58 mm.
• Stan styków: Przed instalacją należy sprawdzić czystość zacisków w podstawie; zanieczyszczenia mogą powodować wzrost rezystancji przejścia i nadmierne nagrzewanie się wkładki.
• Wymiana: Wymiany wkładki należy dokonywać wyłącznie przy użyciu odpowiedniego sprzętu ochronnego lub po odłączeniu napięcia, stosując się do zasad BHP obowiązujących w elektrotechnice.
• Orientacja: W przypadku montażu w rozłącznikach z okienkiem, należy umieścić wkładkę tak, aby wskaźnik zadziałania był widoczny w polu widzenia operatora.

FAQ

1. Czy wkładka CH-22 125A gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną, która pozwala na ochronę kabli i przewodów zasilających silniki, jednak przy bardzo ciężkich rozruchach należy zweryfikować czas zadziałania względem prądu rozruchowego silnika.

2. Co oznacza wymiar 22x58 mm?
Jest to standardowy wymiar cylindryczny wkładki, gdzie 22 mm to średnica korpusu, a 58 mm to jego całkowita długość. Jest to jeden z największych standardowych rozmiarów wkładek cylindrycznych stosowanych w przemyśle.

3. Czy wskaźnik zadziałania jest widoczny po zamontowaniu w rozłączniku?
Tak, konstrukcja wkładki z wskaźnikiem na płycie czołowej została zaprojektowana specjalnie pod kątem rozłączników bezpiecznikowych z okienkami rewizyjnymi, co pozwala na kontrolę stanu bezpiecznika bez konieczności demontażu osłon.
