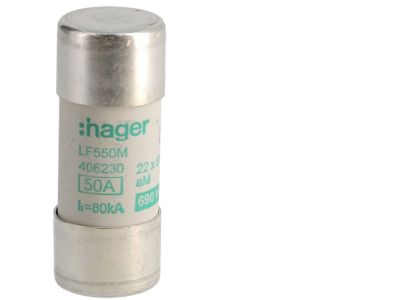

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm aM 50A 500VAC | LF550M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna LF550M typu CH-22 o charakterystyce aM, prądzie znamionowym 50 A i napięciu znamionowym 500 V AC. Przeznaczona do zabezpieczania obwodów silnikowych przed skutkami zwarć, zapewnia selektywną ochronę dzięki charakterystyce opóźnionej (aM – ochrona silników). Wymiary 22x58 mm umożliwiają montaż w standardowych podstawach bezpiecznikowych cylindrycznych.

• Prąd znamionowy 50 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. silników o mocy dobranej do prądu, bez ryzyka przegrzania styku w podstawie.
• Napięcie znamionowe 500 V AC: kompatybilność z instalacjami przemysłowymi niskiego napięcia, także w sieciach trójfazowych.
• Charakterystyka aM: opóźnione działanie w zakresie przeciążeń – chroni silniki przed zwarciem, jednocześnie toleruje krótkotrwałe prądy rozruchowe.
• Wymiary 22x58 mm: pasują do uniwersalnych podstaw cylindrycznych (uchwytów) zgodnych z normami DIN, ułatwiają szybką wymianę.
• Oznaczenie LF550M: gwarantuje identyfikowalność produktu i zgodność z serią CH-22.

Zgodność z Normami

Wkładka bezpiecznikowa LF550M spełnia wymagania europejskich norm dla bezpieczników cylindrycznych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Przeznaczona do stosowania w obwodach zgodnych z wymaganiami IEC/EN (producent deklaruje zgodność z serią norm dla bezpieczników niskonapięciowych).

Zastosowanie

Wkładka bezpiecznikowa cylindryczna aM 50A LF550M znajduje zastosowanie przede wszystkim w ochronie obwodów silnikowych, gdzie wymagana jest selektywność i odporność na prądy rozruchowe.

• Ochrona przed zwarciem silników indukcyjnych (jedno- i trójfazowych) w szafach sterowniczych i rozdzielniach.
• Zabezpieczenie obwodów odbiorników o charakterze indukcyjnym – pomp, wentylatorów, sprężarek.
• Stosowanie w ciągach technologicznych i liniach produkcyjnych, gdzie niezbędna jest ciągłość przy rozruchu.
• Element zapasowy w systemach bezpieczeństwa (zgodnie z projektem instalacji).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej LF550M może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie cylindrycznej 22x58 mm (np. uchwyty bezpiecznikowe DIN). Upewnij się, że podstawy są przystosowane do prądu 50 A i napięcia 500 V AC. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i warunkami instalacji (np. dla 50 A zalecany przekrój min. 10 mm² Cu przy długości do 5 m). Po wymianie sprawdź poprawność działania zabezpieczenia.

FAQ

• Czy wkładka LF550M nadaje się do ochrony transformatorów? Nie – charakterystyka aM jest zaprojektowana do silników. Do ochrony transformatorów i linii rekomenduje się wkładki gL/gG. Stosowanie aM w obwodach innych niż silniki może prowadzić do zbyt późnego wyzwolenia przy przeciążeniu.
• Jakie są fizyczne wymiary wkładki? Długość 58 mm, średnica 22 mm. Pasuje do wszystkich standardowych podstaw cylindrycznych o tych wymiarach (np. NH-22).
• Czy mogę zastosować tę wkładkę w obwodzie DC? Nie – wkładka LF550M jest przeznaczona wyłącznie do napięcia przemiennego AC 500 V. W obwodach DC jej parametry wyłączeniowe mogą być niewystarczające. Do DC dobierz wkładki dedykowane (np. o charakterystyce gR).
