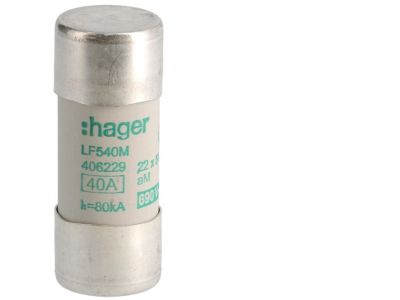

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm aM 40A 500VAC | LF540M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna typu CH-22 o symbolu LF540M to element zabezpieczeniowy o wymiarach 22x58 mm, zaprojektowany do pracy w obwodach prądu przemiennego o napięciu do 500 V AC i prądzie znamionowym 40 A. Dzięki charakterystyce aM (zwłocznej) wkładka skutecznie chroni instalacje przed skutkami zwarć, jednocześnie wytrzymując krótkotrwałe prądy rozruchowe – co przekłada się na niezawodne zabezpieczenie silników i transformatorów bez zbędnych wyłączeń w stanach przejściowych.

• Prąd znamionowy 40 A: Zapewnia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i uszkodzenia urządzeń.
• Napięcie znamionowe 500 V AC: Gwarantuje odpowiednią izolację i zdolność wyłączania w instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka aM (zwłoczna): Zapobiega niepotrzebnym wyłączeniom podczas rozruchu silników, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Wymiary 22x58 mm: Pasuje do standardowych podstaw bezpiecznikowych dla wkładek cylindrycznych, co ułatwia wymianę i zapewnia kompatybilność z istniejącą instalacją.
• Symbol LF540M: Łatwa identyfikacja produktu w dokumentacji i podczas zamawiania, co usprawnia prowadzenie gospodarki magazynowej.

Zgodność z Normami

Wkładka bezpiecznikowa LF540M spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka cylindryczna aM 40A jest przeznaczona do zabezpieczania obwodów, w których występują prądy rozruchowe, szczególnie w instalacjach przemysłowych i komercyjnych. Sprawdzi się w następujących scenariuszach:

• Zabezpieczanie obwodów silnikowych w maszynach, pompach, wentylatorach i sprężarkach.
• Ochrona transformatorów przed skutkami zwarć w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w układach sterowania i automatyki budynkowej, gdzie wymagana jest selektywność wyłączeń.
• Zabezpieczanie linii zasilających odbiorniki o dużym prądzie rozruchowym w halach produkcyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy umieścić w podstawie bezpiecznikowej przeznaczonej dla wkładek cylindrycznych 22x58 mm, zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 40 A, a momenty dokręcania zacisków stosować według dokumentacji podstawy. Po zamontowaniu sprawdź poprawność osadzenia wkładki i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka LF540M nadaje się do zabezpieczania silników? Tak, charakterystyka aM (zwłoczna) została zaprojektowana właśnie do obwodów z silnikami, gdzie występują prądy rozruchowe kilkukrotnie wyższe od prądu znamionowego. Wkładka wytrzymuje te impulsy bez wyzwolenia, a zadziała dopiero w przypadku zwarcia.
• Jakie są wymiary wkładki? Wkładka ma wymiary 22 mm średnicy i 58 mm długości, co odpowiada standardowym podstawom bezpiecznikowym dla wkładek cylindrycznych (CH-22).
• Czy wkładka wymaga specjalnej podstawy? Wkładka współpracuje z podstawami bezpiecznikowymi przeznaczonymi dla wkładek cylindrycznych o wymiarach 22x58 mm, dostępnymi w ofercie jako oddzielne produkty. Należy dobrać podstawę o odpowiednim prądzie znamionowym i napięciu.
