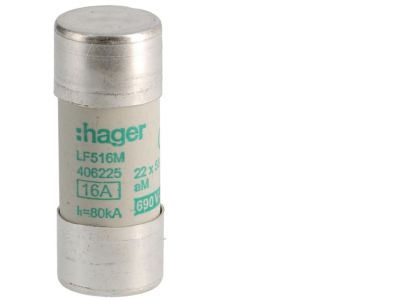

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm aM 16A 690VAC | LF516M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-22 o symbolu LF516M to element zabezpieczający o charakterystyce aM, zaprojektowany do ochrony obwodów odbiorników indukcyjnych, takich jak silniki. Prąd znamionowy 16 A i napięcie 690 V AC pozwalają na stosowanie w instalacjach przemysłowych o podwyższonych wymaganiach napięciowych. Wymiary 22x58 mm zapewniają kompatybilność z typowymi podstawami bezpiecznikowymi tej serii.

• Charakterystyka aM: przeznaczona do zabezpieczania obwodów silnikowych przed skutkami zwarć – nie reaguje na przeciążenia, co pozwala na współpracę z wyłącznikami termicznymi lub przekaźnikami przeciążeniowymi.
• Prąd znamionowy 16 A: optymalny dobór do obwodów o umiarkowanym poborze mocy, zapewniający selektywność i bezpieczeństwo w przypadku zwarcia.
• Napięcie znamionowe 690 V AC: umożliwia zastosowanie w instalacjach trójfazowych o napięciu międzyprzewodowym do 690 V, typowych w przemyśle.
• Wymiary 22x58 mm (CH-22): standardowy rozmiar wkładek cylindrycznych, pasujący do większości podstaw bezpiecznikowych serii CH-22, co ułatwia wymianę i serwis.
• Wysoka zdolność wyłączania zwarciowego: (wynikająca z konstrukcji aM) skutecznie przerywa prądy zwarciowe, chroniąc dalszą część obwodu przed uszkodzeniem.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących wkładek bezpiecznikowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz miejscowymi przepisami instalacyjnymi.

Zastosowanie

Wkładka bezpiecznikowa LF516M znajduje zastosowanie przede wszystkim w obwodach z odbiornikami indukcyjnymi, gdzie wymagana jest charakterystyka aM. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w rozdzielnicach sterowniczych.

• Zabezpieczanie obwodów silników elektrycznych przed zwarciem w układach rozruchu bezpośredniego i gwiazda-trójkąt.
• Ochrona linii zasilających szaf sterowniczych, sprężarek, pomp i wentylatorów.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Wymiana uszkodzonych wkładek w istniejących instalacjach z podstawami CH-22.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie jest ono przypadkowo załączone. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej zgodnie z oznaczeniami kierunku (jeśli występują). Moment dokręcania śrub w podstawie oraz przekrój przewodów dostosować do dokumentacji producenta podstawy. Po zamontowaniu sprawdzić poprawność styku i zabezpieczyć przed dostępem osób nieupoważnionych.

FAQ

• Jaka jest różnica między charakterystyką aM a gG? Charakterystyka aM (z ang. association Motor) jest przeznaczona do zabezpieczania obwodów silnikowych przed zwarciem, dopuszcza przeciążenia typowe dla rozruchu silnika. Charakterystyka gG (ogólnego zastosowania) zabezpiecza zarówno przed przeciążeniem, jak i zwarciem.
• Czy tę wkładkę można stosować w obwodach oświetleniowych lub gniazd wtyczkowych? Nie jest to zalecane – charakterystyka aM nie reaguje na przeciążenia, co może prowadzić do przegrzania przewodów w przypadku długotrwałego przeciążenia. Do takich obwodów lepiej zastosować wkładki gG.
• Jak sprawdzić stan wkładki bezpiecznikowej? Zazwyczaj wkładki są nieprzezroczyste – należy sprawdzić ciągłość multimetrem (po odłączeniu napięcia). W przypadku widocznego przepalenia (topik przerwany) wkładkę należy wymienić na nową o tych samych parametrach.
