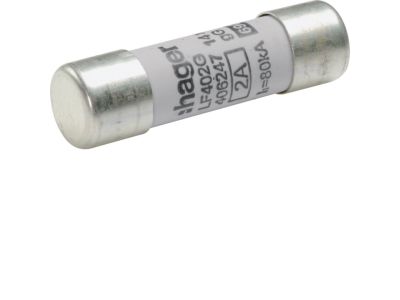

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm gG 2A 500VAC | LF402G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 (symbol LF402G) o wymiarach 14×51 mm, prądzie znamionowym 2 A i napięciu 500 VAC. Charakterystyka gG zapewnia uniwersalną ochronę przed skutkami zwarć i przeciążeń, co gwarantuje bezpieczną pracę instalacji elektrycznej.

• Prąd znamionowy 2 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu – chroni przewody i odbiorniki przed przegrzaniem w stanach przeciążeniowych.
• Napięcie znamionowe 500 VAC: Przeznaczona do pracy w sieciach niskiego napięcia, gwarantuje wytrzymałość izolacji w typowych warunkach eksploatacyjnych.
• Charakterystyka gG: Uniwersalna charakterystyka topikowa dedykowana do ochrony kabli i przewodów przed zwarciem i przeciążeniem, zapewniająca selektywność w rozdzielnicach.
• Wymiary 14×51 mm: Standardowy rozmiar wkładki cylindrycznej – kompatybilna z większością podstaw bezpiecznikowych tego typu, ułatwia szybką wymianę.
• Konstrukcja cylindryczna: Solidna obudowa z wypełnieniem gaszącym łuk elektryczny w razie zadziałania, podnosi bezpieczeństwo eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa LF402G spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z przepisami i standardami branży elektrycznej.

Zastosowanie

Wkładka bezpiecznikowa CH-14 znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz obwodach odbiorczych jako zabezpieczenie nadprądowe.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych przed zwarciem i przeciążeniem.
• Ochrona przewodów i kabli w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w przemysłowych systemach sterowania jako zabezpieczenie obwodów sterowniczych.
• Zabezpieczenie odbiorników o małej mocy, takich jak regulatory, czujniki czy siłowniki.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Należy stosować wkładkę w dedykowanej podstawie bezpiecznikowej dobranej do wymiarów 14×51 mm oraz prądu znamionowego. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi przepisami i obciążalnością prądową. Po wymianie wkładki upewnić się o prawidłowym osadzeniu i kontakcie.

FAQ

• Czy wkładka LF402G nadaje się do zabezpieczania silników? Charakterystyka gG jest przeznaczona głównie do ochrony kabli i przewodów, a nie do bezpośredniej ochrony silników. Do silników zaleca się wkładki z charakterystyką aM.
• Jaki jest stopień ochrony wkładki? Stopień ochrony (IP) zależy od zastosowanej podstawy bezpiecznikowej i obudowy. Sama wkładka jako element wewnętrzny nie ma określonego IP.
• Czy wkładka jest wyposażona w wskaźnik zadziałania? Produkt nie zawiera wbudowanego wskaźnika. Stan wkładki można sprawdzić za pomocą miernika ciągłości obwodu po odłączeniu napięcia.
