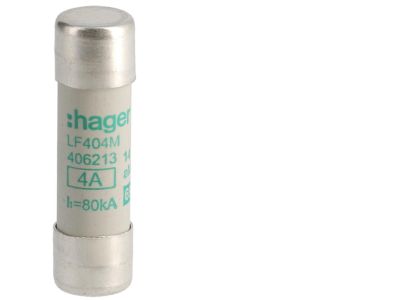

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 4A 500VAC | LF404M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 o symbolu LF404M to element zabezpieczający o wymiarach 14x51 mm, przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń. Charakterystyka aM (ochrona silników) w połączeniu z prądem znamionowym 4 A oraz napięciem 500 V AC zapewnia skuteczne odcinanie prądów zwarciowych przy jednoczesnym zachowaniu selektywności w instalacjach przemysłowych. Kompaktowa cylindryczna obudowa ułatwia montaż w standardowych podstawach bezpiecznikowych.

• Wymiary 14x51 mm: uniwersalny format pasujący do popularnych podstaw bezpiecznikowych, co upraszcza wymianę i modernizację rozdzielnic.
• Charakterystyka aM (silnikowa): dopasowana do obciążeń indukcyjnych – wytrzymuje krótkotrwałe prądy rozruchowe silników, jednocześnie szybko reagując na zwarcia.
• Prąd znamionowy 4 A: odpowiedni do zabezpieczania odbiorników o niewielkim poborze mocy, np. małych silników, transformatorów sterowniczych czy pomp.
• Napięcie znamionowe 500 V AC: wysoka izolacja pozwala stosować wkładkę w układach sieciowych 230/400 V z zapasem bezpieczeństwa.
• Konstrukcja cylindryczna CH-14: trwała obudowa ceramiczna z wypełnieniem piaskiem kwarcowym zapewnia gaszenie łuku i wysoką zdolność wyłączania zwarć.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wkładek bezpiecznikowych oraz posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Wykonany zgodnie z uznanymi standardami branżowymi dla bezpieczników cylindrycznych.

Zastosowanie

Wkładka bezpiecznikowa LF404M znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów silnikowych i odbiorników o charakterze indukcyjnym. Doskonale sprawdza się w:

• Ochronie obwodów silników elektrycznych małej i średniej mocy (wentylatory, pompy, sprężarki).
• Zabezpieczaniu transformatorów sterowniczych i zasilaczy w szafach automatyki.
• Instalacjach przemysłowych i komercyjnych wymagających selektywności w rozdzielnicach głównych i podrozdzielnicach.
• Układach sterowania maszynami (obwody pomocnicze, styczniki, przekaźniki).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować wkładkę w dedykowanej podstawie bezpiecznikowej zapewniającej prawidłowy styk. Przed montażem sprawdź, czy parametry obwodu (prąd znamionowy, napięcie) odpowiadają danym wkładki. Używaj narzędzi izolowanych i nie dotykaj części metalowych pod napięciem.

FAQ

• Czy wkładka LF404M nadaje się do ochrony obwodów oświetleniowych? Charakterystyka aM jest zoptymalizowana pod obciążenia silnikowe i transformatory. Do typowych obwodów oświetleniowych (obciążenie rezystancyjne) zaleca się wkładki o charakterystyce gG/gL. W razie wątpliwości skonsultuj się z projektantem instalacji.
• Jaka jest zdolność wyłączania zwarciowego tej wkładki? W danych producenta nie podano tej wartości. W praktyce dla wkładek aM w rozmiarze 14x51 mm typowe wartości mieszczą się w zakresie kilku kA, jednakże dla konkretnej instalacji należy oprzeć się na dokumentacji technicznej producenta podstawy bezpiecznikowej.
• Czy wkładka jest wymienna z innymi wkładkami 14x51 mm o tej samej charakterystyce? Tak, wymiary 14x51 mm są znormalizowane. LF404M można montować w standardowych podstawach, pod warunkiem że prąd i napięcie wkładki nie przekraczają parametrów znamionowych podstawy.
