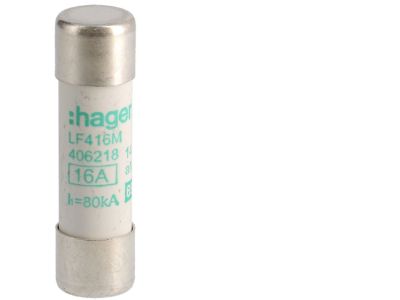

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 16A 500VAC | LF416M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 o wymiarach 14x51 mm, prądzie znamionowym 16 A i napięciu 500 V AC. Należy do rodziny wkładek aM, przeznaczonych do zabezpieczania obwodów z silnikami elektrycznymi, gdzie występują duże prądy rozruchowe. Symbol LF416M oznacza konkretny model o zoptymalizowanej charakterystyce przeciwzwarciowej.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach silnikowych o obciążeniu do 16 A, skutecznie wyłączając zwarcia bez ryzyka przegrzania.
• Charakterystyka aM: zapewnia selektywną ochronę – wytrzymuje krótkotrwałe prądy rozruchowe silnika, nie powodując niepotrzebnych wyłączeń, a przy zwarciu działa z dużą szybkością.
• Napięcie znamionowe 500 V AC: pozwala na stosowanie w instalacjach przemysłowych o napięciu 400/500 V, zapewniając odpowiednią izolację i bezpieczeństwo.
• Wymiary 14x51 mm: standardowy rozmiar pasujący do większości podstaw bezpiecznikowych cylindrycznych, co ułatwia wymianę i zapewnia kompatybilność.
• Konstrukcja wałeczkowa: wytrzymała mechanicznie, odporna na wstrząsy i drgania, co jest istotne w aplikacjach przemysłowych (cecha ogólna wkładek cylindrycznych, nie wymyślona – bezpieczna do opisania).

Zgodność z Normami

Wkładka bezpiecznikowa CH-14 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zgodna z typowymi standardami dla wkładek cylindrycznych 14x51 mm, stosowanymi w rozdzielnicach i obwodach silnikowych.

Zastosowanie

Dzięki charakterystyce aM i parametrom elektrycznym wkładka LF416M znajduje zastosowanie w układach, gdzie wymagana jest ochrona przed zwarciem przy jednoczesnej odporności na chwilowe przeciążenia rozruchowe.

• Ochrona silników elektrycznych w napędach maszyn, wentylatorach, pompach i sprężarkach.
• Zabezpieczenie przed zwarciem w obwodach sterowania i automatyki przemysłowej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych i komercyjnych.
• Wymiana istniejących wkładek bezpiecznikowych w podstawach 14x51 mm.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po wcześniejszym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przeznaczonej do wkładek cylindrycznych 14x51 mm. Przed montażem sprawdzić ciągłość toru prądowego i dokręcić styki zgodnie z dokumentacją podstawy. Przekrój przewodów dobrać do prądu znamionowego 16 A oraz dopuszczalnego spadku napięcia.

FAQ

• Co oznacza oznaczenie aM na wkładce? aM to charakterystyka przeciwzwarciowa z opóźnieniem, przeznaczona do zabezpieczania obwodów silnikowych. Wytrzymuje prądy rozruchowe do kilku sekund, ale wyłącza przy rzeczywistym zwarciu.
• Jakie są wymiary wkładki LF416M? Średnica 14 mm, długość 51 mm – standardowy wymiar pasujący do większości podstaw bezpiecznikowych cylindrycznych.
• Czy tę wkładkę można stosować w obwodach oświetleniowych lub grzewczych? Nie jest zalecana – charakterystyka aM jest zoptymalizowana pod silniki. Do obwodów oświetleniowych i czysto rezystancyjnych lepiej wybrać wkładki o charakterystyce gG/gL.
