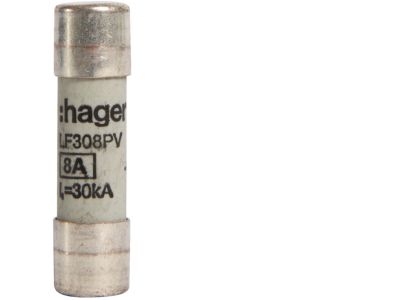

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gPV 8A 1000VDC | LF308PV Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna LF308PV z serii CH-10 (10x38mm) o charakterystyce gPV przeznaczona jest do ochrony obwodów fotowoltaicznych prądu stałego. Prąd znamionowy 8A i napięcie 1000VDC zapewniają skuteczne zabezpieczenie paneli PV i przewodów DC przed przeciążeniami i zwarciami.

• Charakterystyka gPV: dedykowana ochrona instalacji fotowoltaicznych – optymalne działanie w warunkach stałego napięcia i charakterystycznych prądach zwarciowych ogniw PV.
• Prąd znamionowy 8A: precyzyjne dopasowanie do przewodów i odbiorników o małej mocy w systemach PV.
• Napięcie znamionowe 1000VDC: bezpieczna praca w wysokonapięciowych obwodach stałoprądowych – kluczowe dla nowoczesnych instalacji fotowoltaicznych.
• Wymiary 10x38mm (CH-10): standardowy rozmiar wkładki – kompatybilność z szeroką gamą podstaw bezpiecznikowych serii CH-10.
• Konstrukcja cylindryczna: wytrzymałość mechaniczna i łatwość wymiany w rozdzielnicach i złączkach.

Zgodność z Normami

Wkładka bezpiecznikowa LF308PV spełnia wymagania europejskich norm dotyczących bezpieczników stosowanych w fotowoltaice. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami UE. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Wkładka LF308PV z charakterystyką gPV znajduje zastosowanie przede wszystkim w systemach fotowoltaicznych prądu stałego.

• Ochrona przewodów DC między panelami fotowoltaicznymi a falownikiem.
• Zabezpieczenie poszczególnych stringów paneli PV przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach DC i złączkach bezpiecznikowych jako element odłączalny.
• Ochrona w obwodach pomocniczych instalacji PV (np. czujniki, sterowniki).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1kV). Przed przystąpieniem do wymiany lub montażu bezwzględnie odłącz napięcie po obu stronach obwodu. Używaj dedykowanych podstaw bezpiecznikowych serii CH-10 (10x38mm). Przekrój przewodów dobierz zgodnie z obciążalnością prądową i napięciem DC (zalecane przekroje w dokumentacji systemu). Moment dokręcania zacisków w podstawie – zgodnie z instrukcją producenta podstawy.

FAQ

• Czy wkładka LF308PV jest podświetlana? Nie, jest to standardowa wkładka bezpiecznikowa bez elementów sygnalizacyjnych. Stan zadziałania sprawdza się wizualnie (przepalony drucik) lub za pomocą miernika.
• Jaki stopień ochrony (IP) ma ta wkładka? Stopień ochrony zależy od użytej podstawy bezpiecznikowej. Sama wkładka w obudowie izolacyjnej ma IP00. W podstawie CH-10 z osłoną można uzyskać IP20.
• Jaką charakterystykę czasowo-prądową ma bezpiecznik gPV? Charakterystyka gPV to zwłoczna (gG dla prądu stałego, zoptymalizowana pod kątem fotowoltaiki). Chroni przed przeciążeniami i zwarciami, wytrzymując chwilowe prądy rozruchowe falowników.
