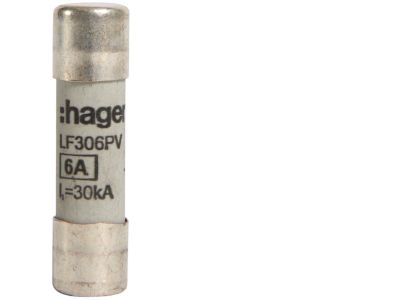

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gPV 6A 1000VDC | LF306PV Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o symbolu LF306PV to element zabezpieczający przeznaczony do instalacji fotowoltaicznych prądu stałego. Zaprojektowana w standardowym rozmiarze 10x38mm i charakteryzująca się prądem znamionowym 6A oraz napięciem znamionowym 1000VDC. Charakterystyka gPV gwarantuje skuteczną ochronę przeciwprzeciążeniową i zwarciową w systemach PV, minimalizując ryzyko uszkodzenia modułów i inwerterów.

• Charakterystyka gPV: zapewnia selektywną ochronę obwodów fotowoltaicznych przed przeciążeniem i zwarciem, dopasowaną do specyfiki pracy paneli słonecznych.
• Prąd znamionowy 6A: dedykowany do zabezpieczania pojedynczych stringów lub mniejszych odbiorników w instalacjach PV o ograniczonym obciążeniu.
• Napięcie znamionowe 1000VDC: umożliwia bezpieczną pracę w systemach fotowoltaicznych wysokiego napięcia stałego, typowych dla nowoczesnych instalacji.
• Wymiary 10x38mm: uniwersalny format wkładki cylindrycznej, pasujący do standardowych podstaw bezpiecznikowych stosowanych w rozdzielnicach PV.
• Oznaczenie CH-10: gwarantuje zgodność wymiarową i elektryczną z dedykowanymi podstawami serii CH-10.

Zgodność z Normami

Wkładka bezpiecznikowa LF306PV jest zaprojektowana zgodnie z wymaganiami europejskimi dla bezpieczników stosowanych w instalacjach fotowoltaicznych. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Charakterystyka gPV odpowiada wymaganiom norm dla zabezpieczeń prądu stałego w systemach PV.

Zastosowanie

Wkładka bezpiecznikowa LF306PV znajduje zastosowanie przede wszystkim w ochronie obwodów prądu stałego w instalacjach fotowoltaicznych. Dzięki charakterystyce gPV i wysokiemu napięciu 1000VDC sprawdza się w następujących scenariuszach:

• Ochrona poszczególnych stringów modułów fotowoltaicznych przed skutkami przeciążeń i zwarć.
• Zabezpieczenie wejść DC inwerterów sieciowych i off-grid w systemach PV.
• Ochrona szaf łączeniowych oraz rozdzielnic prądu stałego w elektrowniach słonecznych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinna być wykonywana wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. seria CH-10) zamontowanej na szynie TH35. Dokręcaj śruby mocujące zgodnie z momentem podanym w dokumentacji podstawy. Przekrój przewodów doprowadzających dobierz do prądu znamionowego 6A oraz napięcia 1000VDC.

FAQ

• Czy wkładka LF306PV nadaje się do obwodów prądu przemiennego? Nie, wkładka ma charakterystykę gPV i napięcie 1000VDC, jest dedykowana wyłącznie do obwodów prądu stałego w instalacjach fotowoltaicznych. Stosowanie w AC może prowadzić do nieprawidłowej pracy.
• Jaka jest różnica między gPV a zwykłą charakterystyką gG? Charakterystyka gPV jest zoptymalizowana pod kątem prądu stałego i specyfiki zwarć w systemach PV, gdzie występują m.in. prądy wsteczne. Zapewnia lepszą ochronę modułów i inwerterów niż standardowe bezpieczniki gG.
• Czy wkładka 10x38mm pasuje do wszystkich podstaw tego rozmiaru? Tak, wkładka LF306PV ma standardowy rozmiar 10x38mm i jest zgodna z większością podstaw bezpiecznikowych przeznaczonych do tego formatu, w tym z serią CH-10. Zawsze jednak sprawdź kompatybilność z daną podstawą przed montażem.
