Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gPV 3A 1000VDC | LF303PV Hager

Opis i Kluczowe Cechy

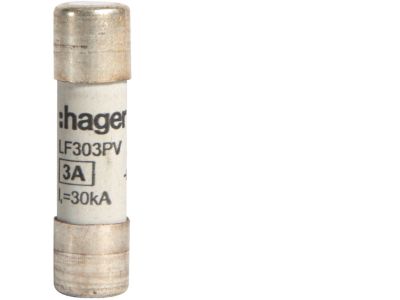

Wkładka bezpiecznikowa cylindryczna LF303PV marki CH-10 to specjalistyczny element zabezpieczający przeznaczony do instalacji fotowoltaicznych. Wykonana w rozmiarze 10x38 mm, o charakterystyce gPV i prądzie znamionowym 3A przy napięciu 1000V DC, gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami w obwodach prądu stałego, minimalizując ryzyko uszkodzenia modułów PV oraz okablowania.

• Charakterystyka gPV: dedykowana ochrona instalacji fotowoltaicznych – zapewnia szybkie wyłączenie w przypadku zwarcia, chroniąc panele i inwertery przed uszkodzeniem termicznym.
• Prąd znamionowy 3A: optymalny do zabezpieczenia niewielkich stringów paneli lub pojedynczych modułów o niskim prądzie pracy – bezpieczna praca w obwodach DC bez ryzyka nieuzasadnionego zadziałania.
• Napięcie pracy 1000V DC: wysoka izolacja i zdolność wyłączania prądu stałego – sprawdza się w typowych instalacjach PV o napięciu systemowym do 1000V.
• Wymiary 10x38 mm: standardowy rozmiar wkładki cylindrycznej, kompatybilny z większością podstaw bezpiecznikowych CH-10 na szynę TH35 – łatwa wymiana i unifikacja w rozdzielnicy.
• Konstrukcja cylindryczna: solidna obudowa ceramiczna z końcówkami stykowymi – odporność na łuk elektryczny i wysoką temperaturę podczas wyłączania.

Zgodność z Normami

Wkładka bezpiecznikowa LF303PV spełnia wymagania norm europejskich dotyczących bezpieczników w instalacjach fotowoltaicznych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt zaprojektowany zgodnie z wytycznymi standardu DIN, zapewniającymi bezpieczną pracę w obwodach prądu stałego.

Zastosowanie

Bezpiecznik LF303PV znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona nadprądowa w obwodach prądu stałego wysokiego napięcia. Jest elementem niezbędnym w nowoczesnych instalacjach fotowoltaicznych.

• Zabezpieczenie stringów paneli fotowoltaicznych przed skutkami zwarć i przeciążeń (ochrona po stronie DC).
• Ochrona połączeń między modułami PV a inwerterem oraz kabli DC przed przegrzaniem.
• Stosowanie w rozdzielnicach DC instalacji prosumenckich oraz farm fotowoltaicznych.
• Zabezpieczenie obwodów pomocniczych (np. oświetlenie DC, pompy) w systemach zasilanych z paneli słonecznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę montuje się w dedykowanej podstawie bezpiecznikowej na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym (min. 1,5 mm² dla prądu 3A). Moment dokręcania śrub w podstawie – według dokumentacji producenta. Po zamontowaniu sprawdzić poprawność osadzenia wkładki i brak uszkodzeń obudowy.

FAQ

• Czy wkładka LF303PV nadaje się do zabezpieczenia obwodów prądu przemiennego? Nie, bezpiecznik jest dedykowany wyłącznie do obwodów prądu stałego (DC) o napięciu do 1000V. Zastosowanie w AC może prowadzić do nieprawidłowego działania i ryzyka wybuchu łuku.
• Jaka jest różnica między charakterystyką gPV a gG? Charakterystyka gPV jest zoptymalizowana do ochrony modułów fotowoltaicznych – ma niższy prąd zadziałania przy małych przeciążeniach oraz wyższą zdolność wyłączania prądu stałego. gG to ogólne bezpieczniki prądu przemiennego, niezalecane do DC.
• Czy wkładka jest kompatybilna ze standardowymi podstawami CH-10? Tak, wymiary 10x38 mm są zgodne z popularnymi podstawami bezpiecznikowymi dla wkładek cylindrycznych CH-10. Należy jednak upewnić się, że podstawa jest przystosowana do napięcia 1000V DC.
