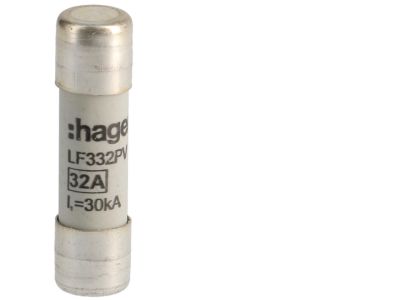

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gPV 32A 600VDC | LF332PV Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna LF332PV z serii CH-10 to dedykowane zabezpieczenie nadprądowe do instalacji fotowoltaicznych. Wykonana w standardowym rozmiarze 10×38 mm, zapewnia kompatybilność z większością podstaw bezpiecznikowych montowanych na szynie DIN. Parametry 32 A oraz napięcie 600 V DC gwarantują skuteczną ochronę w systemach PV o wysokim napięciu stałym.

• Prąd znamionowy 32 A: umożliwia bezpieczną pracę w obwodach fotowoltaicznych o znacznym obciążeniu bez ryzyka nadmiernego nagrzewania styków.
• Napięcie znamionowe 600 V DC: dedykowany do instalacji stałoprądowych, typowych dla modułów fotowoltaicznych i falowników sieciowych.
• Typ gPV (ochrona fotowoltaiczna): charakterystyka szybkiego wyzwalania zabezpiecza panele przed skutkami zwarć i przeciążeń, zgodnie z wymaganiami dla obwodów DC.
• Wymiary 10×38 mm: uniwersalny format wkładki pozwala na łatwą wymianę w standardowych podstawach bezpiecznikowych.
• Symbol LF332PV: jednoznaczna identyfikacja produktu w ofercie, ułatwiająca dobór i zamówienie.

Zgodność z Normami

Wkładka bezpiecznikowa LF332PV spełnia wymagania europejskich norm dla bezpieczników stosowanych w instalacjach fotowoltaicznych kategorii gPV. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami i zapewnia bezpieczeństwo użytkowania w systemach DC.

Zastosowanie

Bezpiecznik przeznaczony jest do ochrony elementów instalacji fotowoltaicznych przed skutkami przeciążeń i zwarć. Sprawdza się w następujących scenariuszach:

• Ochrona pojedynczych paneli PV lub grup modułów przed nadmiernym prądem w obwodach DC.
• Zabezpieczenie przewodów i złącz przy falownikach oraz centralach rozdzielczych w systemach on-grid i off-grid.
• Stosowanie w rozdzielnicach fotowoltaicznych oraz bezpiecznikowych puszkach przyłączeniowych.
• Wymiana w istniejących instalacjach PV wymagających wkładek gPV w rozmiarze 10×38 mm.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie fotowoltaicznym. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej przystosowanej do formatu 10×38 mm, zamontowanej na szynie TH35. Dokręcaj zaciski zgodnie z dokumentacją podstawy, a przekrój przewodów dobierz do prądu znamionowego 32 A oraz temperatury otoczenia. Unikaj dotykania metalowych części wkładki pod napięciem.

FAQ

• Czy bezpiecznik LF332PV nadaje się do obwodów prądu przemiennego? Nie, wkładka została zaprojektowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 600 V. Stosowanie w sieci AC może skutkować niewłaściwym gaszeniem łuku i brakiem ochrony.
• Jaką charakterystykę wyzwalania ma typ gPV? Bezpieczniki gPV posiadają charakterystykę szybkiego wyzwalania, co zapewnia ochronę modułów fotowoltaicznych przed skutkami zwarć i przeciążeń w instalacjach DC. Są one zoptymalizowane do pracy w warunkach wysokiego napięcia stałego.
• Czy wkładkę można stosować w instalacjach o niższym napięciu, np. 12 V? Tak, bezpiecznik zadziała przy prądzie 32 A niezależnie od napięcia (o ile nie przekracza 600 V DC). Należy jednak pamiętać, że jego parametry są przewymiarowane – w niskonapięciowych systemach PV lepiej dobrać wkładkę o odpowiednio niższym prądzie, aby zapewnić selektywność ochrony.
