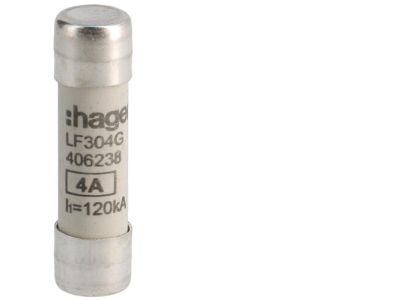

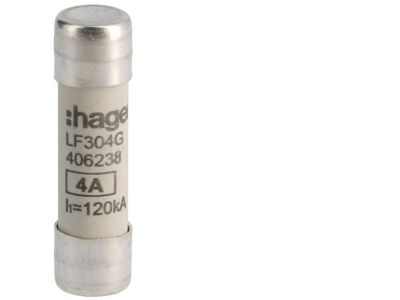

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gG 4A 500VAC | LF304G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o wymiarach 10x38 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w energetyce zawodowej oraz przemyśle. Produkt charakteryzuje się prądem znamionowym wynoszącym 4A oraz napięciem znamionowym 500V AC, co pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Zastosowana charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka zapewnia pełnozakresową zdolność wyłączania, chroniąc zarówno kable, jak i urządzenia przed skutkami cieplnymi i dynamicznymi prądu zwarciowego.

• Wymiary standardowe: Format 10x38 mm gwarantuje pełną kompatybilność z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Korpus porcelanowy: Wykonanie z wysokiej jakości porcelany zapewnia doskonałą odporność termiczną oraz mechaniczną, co jest kluczowe przy przerywaniu dużych prądów zwarciowych.
• Wskaźnik zadziałania: Wkładka została wyposażona w precyzyjny wskaźnik zadziałania umieszczony na płycie czołowej, co umożliwia szybką identyfikację uszkodzonego elementu przez okienko kontrolne w rozłączniku.
• Niskie straty mocy: Optymalizacja konstrukcji wewnętrznej minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury modułowej zamontowanej w rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych dotyczących bezpieczników niskiego napięcia. Zgodność z normą IEC 60269 gwarantuje powtarzalność parametrów elektrycznych oraz pełne bezpieczeństwo użytkowania w instalacjach przemysłowych. Wkładka przeszła zaawansowane testy laboratoryjne w zakresie zdolności zwarciowej oraz charakterystyk czasowo-prądowych, co potwierdza jej niezawodność w krytycznych momentach pracy instalacji.

Zastosowanie

Wkładka CH-10 4A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Ochrona obwodów sterowniczych oraz czułych komponentów elektronicznych przed skutkami zwarć.
• Energetyce zawodowej: Zabezpieczanie układów pomiarowych oraz pomocniczych w stacjach transformatorowych.
• Rozdzielnicach głównych i obiektowych: Jako element zabezpieczający odpływy o mniejszym zapotrzebowaniu na moc.
• Rozłącznikach bezpiecznikowych: Dzięki wskaźnikowi na płycie czołowej, idealnie współpracuje z aparatami wyposażonymi w wizjer, umożliwiając serwis bez konieczności otwierania aparatu.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór podstawy: Należy upewnić się, że rozłącznik lub podstawa bezpiecznikowa jest przystosowana do wymiaru 10x38 mm oraz posiada odpowiednie napięcie izolacji (minimum 500V).
• Czystość styków: Przed montażem warto zweryfikować stan zacisków w rozłączniku; brak zanieczyszczeń gwarantuje niską rezystancję przejścia i zapobiega przegrzewaniu się styku.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić, że prąd znamionowy 4A jest odpowiedni dla chronionego odbiornika, zgodnie z projektem instalacji elektrycznej.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy użyciu odpowiednich narzędzi izolowanych lub po uprzednim odłączeniu napięcia, zgodnie z zasadami BHP.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Wkładki gG są wkładkami ogólnego przeznaczenia. Do bezpośredniej ochrony silników o ciężkim rozruchu częściej stosuje się charakterystykę aM, jednak w przypadku małych obciążeń i odpowiedniego doboru prądu, wkładka gG 4A może stanowić skuteczne zabezpieczenie zwarciowe.

2. Czy wskaźnik zadziałania jest widoczny po zamknięciu rozłącznika?
Tak, konstrukcja wkładki ze wskaźnikiem na płycie czołowej została zaprojektowana specjalnie do współpracy z rozłącznikami bezpiecznikowymi posiadającymi okienka kontrolne.

3. Jakie jest maksymalne napięcie pracy tej wkładki?
Wkładka jest dedykowana do pracy w układach o napięciu znamionowym do 500V AC.
