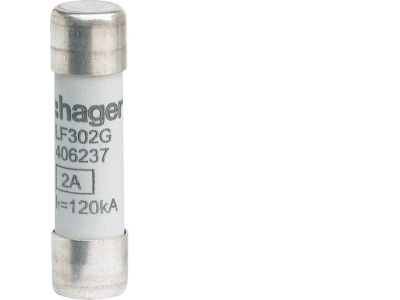

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gG 2A 500VAC | LF302G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o wymiarach 10x38 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w energetyce zawodowej oraz przemyśle. Produkt charakteryzuje się prądem znamionowym wynoszącym 2A oraz napięciem znamionowym 500V AC, co pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Wykorzystanie charakterystyki gG (ogólnego przeznaczenia) oznacza, że wkładka zapewnia pełnozakresową zdolność wyłączania, chroniąc zarówno kable, jak i urządzenia odbiorcze. Korpus wykonany z wysokiej jakości porcelany gwarantuje doskonałą odporność termiczną i mechaniczną, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Wymiary standardowe: Format 10x38 mm zapewnia pełną kompatybilność z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Charakterystyka gG: Uniwersalna ochrona zwłoczna, idealna do zabezpieczania instalacji ogólnych.
• Wskaźnik zadziałania: Wkładka wyposażona jest w precyzyjny wskaźnik, który umożliwia szybką identyfikację przepalonego elementu bez konieczności użycia przyrządów pomiarowych.
• Napięcie izolacji: Praca przy napięciu do 500V AC pozwala na szerokie spektrum zastosowań w sieciach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi bezpieczników niskiego napięcia. Spełnienie wymagań normy IEC 60269 gwarantuje powtarzalność parametrów elektrycznych oraz pełne bezpieczeństwo obsługi. Dzięki certyfikacji uznanych laboratoriów, wkładka HAGER LF302G może być stosowana w projektach wymagających najwyższego stopnia niezawodności i zgodności z dyrektywami unijnymi.

Zastosowanie

Wkładki typu CH-10 gG 2A znajdują szerokie zastosowanie w rozdzielnicach elektrycznych, gdzie wymagana jest selektywność zabezpieczeń. Są dedykowane do:

• Ochrony obwodów sterowniczych i sygnalizacyjnych w automatyce przemysłowej.
• Zabezpieczania transformatorów o małej mocy oraz aparatury pomiarowej.
• Montażu w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, gdzie wskaźnik zadziałania na płycie czołowej jest doskonale widoczny.
• Energetyki zawodowej jako element zabezpieczający w szafach kablowych i złączach.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór podstawy: Należy upewnić się, że rozłącznik lub podstawa bezpiecznikowa jest przystosowana do rozmiaru 10x38 mm oraz prądu znamionowego wkładki.
• Stan styków: Przed montażem warto sprawdzić czystość styków w podstawie, aby uniknąć nadmiernej rezystancji przejścia, która może prowadzić do przegrzewania się elementu.
• Wymiana: Wymianę wkładki należy przeprowadzać przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie dźwigni rozłącznika bezpiecznikowego, co zapewnia bezpieczną przerwę izolacyjną.
• Orientacja: W przypadku rozłączników z okienkiem, wkładkę należy umieścić tak, aby wskaźnik zadziałania był skierowany w stronę wizjera.

FAQ

• Czy wkładka gG może zastąpić wkładkę aM? Nie, charakterystyka gG jest pełnozakresowa, natomiast aM służy wyłącznie do ochrony silników przed zwarciem. Zamiana wymaga weryfikacji projektu instalacji.
• Czy wkładka 2A 500V może pracować w sieci 230V? Tak, napięcie 500V jest napięciem maksymalnym. Praca przy niższym napięciu AC jest w pełni bezpieczna i dopuszczalna.
• Jak sprawdzić, czy wkładka jest przepalona? Najszybszą metodą jest weryfikacja optyczna wskaźnika zadziałania na korpusie lub pomiar ciągłości obwodu za pomocą multimetru po wyjęciu wkładki z podstawy.
