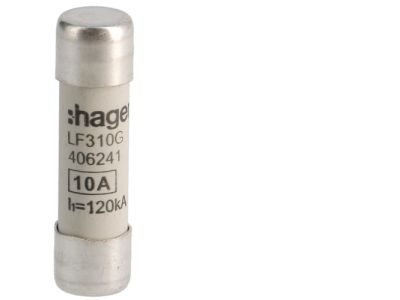

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gG 10A 500VAC | LF310G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o wymiarach 10x38 mm to profesjonalny element zabezpieczający, zaprojektowany przez renomowaną firmę HAGER z myślą o wymagających systemach energetyki zawodowej oraz różnorodnych gałęziach przemysłu. Produkt charakteryzuje się charakterystyką zwłoczną gG (ogólnego przeznaczenia), co pozwala na skuteczną ochronę kabli, przewodów oraz urządzeń przed skutkami przeciążeń i zwarć. Prąd znamionowy wynoszący 10 A przy napięciu znamionowym 500 V AC gwarantuje stabilną pracę w standardowych sieciach rozdzielczych.

• Wymiary standardowe: Format 10x38 mm zapewnia pełną kompatybilność z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Wskaźnik zadziałania: Wyposażenie w górny wskaźnik zadziałania znacząco ułatwia diagnostykę awarii, umożliwiając szybką identyfikację przepalonej wkładki w podstawach pozbawionych osłon.
• Solidna konstrukcja: Porcelanowy korpus wkładki charakteryzuje się wysoką odpornością termiczną i mechaniczną, co jest kluczowe w warunkach przemysłowych.
• Wysoka zdolność zwarciowa: Przystosowanie do pracy przy napięciu 500V AC pozwala na bezpieczne stosowanie w zaawansowanych układach zasilania.

Zgodność z Normami

Wkładka bezpiecznikowa HAGER LF310G została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC 60269 gwarantuje pełną zamienność z innymi wkładkami o tych samych parametrach oraz pewność zadziałania w określonym czasie przy wystąpieniu prądu przetężeniowego. Produkt posiada certyfikację CE, co potwierdza jego bezpieczeństwo i dopuszczenie do obrotu na rynku europejskim.

Zastosowanie

Dzięki uniwersalnej charakterystyce gG, wkładka znajduje szerokie zastosowanie w wielu obszarach elektroenergetyki:

• Energetyka zawodowa: Zabezpieczanie obwodów pomocniczych w stacjach transformatorowych i rozdzielniach głównych.
• Przemysł: Ochrona silników o niskim rozruchu, układów sterowania oraz szaf automatyki przemysłowej.
• Instalacje komercyjne: Zabezpieczanie linii zasilających w budynkach biurowych i centrach logistycznych.
• Współpraca z aparaturą: Idealnie nadaje się do montażu w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, gdzie wskaźnik na płycie czołowej jest doskonale widoczny.

Wskazówki Montażowe

Podczas instalacji wkładki CH-10 10A należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór podstawy: Należy upewnić się, że podstawa bezpiecznikowa lub rozłącznik są przystosowane do rozmiaru 10x38 mm oraz posiadają odpowiedni prąd znamionowy (minimum 10A).
• Czystość styków: Przed montażem warto sprawdzić stan zacisków w aparacie modułowym, aby uniknąć nadmiernej rezystancji przejścia, która mogłaby prowadzić do przegrzewania się styku.
• Wymiana: Wymiana wkładki powinna odbywać się przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie rozłącznika bezpiecznikowego, co zapewnia bezpieczną przerwę izolacyjną.
• Weryfikacja wskaźnika: Po montażu w rozłączniku z okienkiem kontrolnym należy upewnić się, że wskaźnik zadziałania jest ustawiony w pozycji umożliwiającej jego odczyt bez konieczności demontażu obudowy.

FAQ

1. Czy wkładkę gG można stosować do ochrony silników?
Tak, wkładki o charakterystyce gG mogą być stosowane do ochrony silników, o ile prąd rozruchowy nie przekracza wartości granicznych powodujących niepożądane zadziałanie bezpiecznika. Dla ciężkich rozruchów zaleca się jednak charakterystykę aM.

2. Co oznacza wymiar 10x38 mm?
Jest to standardowy wymiar fizyczny wkładki cylindrycznej, gdzie 10 mm to średnica korpusu, a 38 mm to jego całkowita długość.

3. Czy wskaźnik zadziałania jest widoczny w zamkniętym rozłączniku?
Tak, jeśli rozłącznik posiada dedykowane okienko kontrolne, wskaźnik umieszczony na porcelanowym korpusie wkładki HAGER będzie widoczny, co pozwala na inspekcję stanu instalacji bez przerywania zasilania.
