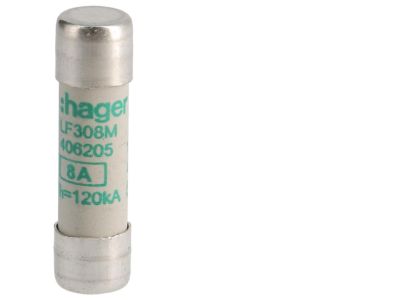

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 8A 500VAC | LF308M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 w rozmiarze 10x38 mm o symbolu LF308M to rozwiązanie zaprojektowane do zabezpieczania obwodów przed zwarciami. Charakterystyka aM (do zabezpieczania silników) oraz parametry 8 A i 500 V AC gwarantują skuteczną ochronę przy jednoczesnej selektywności zadziałania.

• Prąd znamionowy 8 A: Optymalny do obwodów silnikowych i odbiorników o średnim poborze mocy – minimalizuje ryzyko przegrzania przy przeciążeniach zwarciowych.
• Napięcie znamionowe 500 V AC: Przystosowany do pracy w instalacjach niskiego napięcia z pełnym marginesem bezpieczeństwa, również w układach trójfazowych.
• Rozmiar 10x38 mm: Standardowy format umożliwiający łatwą wymianę w popularnych podstawach bezpiecznikowych i rozłącznikach.
• Charakterystyka aM: Zapewnia selektywną ochronę zwarciową silników i odbiorników o charakterze indukcyjnym, redukując niepotrzebne wyłączenia w sieci.
• Wykonanie cylindryczne CH-10: Trwała konstrukcja z materiałów ceramicznych i metalowych, odporna na wysoką temperaturę i obciążenia udarowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wkładek bezpiecznikowych w instalacjach niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa LF308M znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona zwarciowa o charakterystyce dostosowanej do silników i odbiorników indukcyjnych.

• Zabezpieczanie obwodów sterowania silnikami w szafach rozdzielczych – ochrona przed zwarciami bez wyłączania podczas normalnych rozruchów.
• Systemy automatyki budynkowej – ochrona zasilania styczników, przekaźników i sterowników PLC.
• Linie technologiczne i maszyny przemysłowe – selektywna ochrona zwarciowa odbiorników o charakterze indukcyjnym.
• Zasilanie agregatów pomp, wentylatorów i innych urządzeń z silnikami – dobór prądu 8 A dla typowych aplikacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej (np. typu CH-10) na szynie TH35 lub w uchwycie modułowym – zawsze zgodnie z instrukcją producenta podstawy. Przekrój przewodów doprowadzających należy dobrać do prądu 8 A oraz spodziewanego prądu zwarciowego. Po wymianie wkładki sprawdzić poprawność osadzenia i dokręcenia połączeń (moment dokręcania wg dokumentacji). Niewłaściwe użycie lub montaż bez wymaganych uprawnień stwarza ryzyko porażenia prądem lub pożaru.

FAQ

• Jaką rolę pełni charakterystyka aM w tej wkładce? Charakterystyka aM (ang. accompaniment Motor) jest przeznaczona do zabezpieczania zwarciowego silników i odbiorników o charakterze indukcyjnym. Dzięki odpowiedniej krzywej wyzwalania nie powoduje zbędnych wyłączeń podczas rozruchu silnika, a jednocześnie szybko odcina prąd w przypadku zwarcia.
• Czy wkładka LF308M nadaje się do ochrony obwodów oświetleniowych? Charakterystyka aM nie jest optymalna do obwodów czysto rezystancyjnych lub z lampami – w takich przypadkach zaleca się wkładki o charakterystyce gL/gG. Wkładka LF308M sprawdzi się wyłącznie w obwodach z silnikami lub innymi odbiornikami indukcyjnymi.
• Jaki jest stopień ochrony tej wkładki? Stopień ochrony zależy od podstawy bezpiecznikowej, w której jest zainstalowana. Sama wkładka nie ma przypisanego IP – to element wewnętrzny. W typowej rozdzielnicy modułowej podstawa zapewnia zazwyczaj IP20, a w warunkach przemysłowych wyższy stopień w zależności od obudowy.
