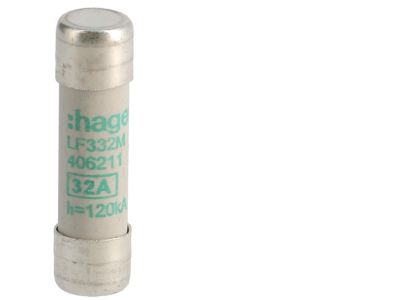

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 32A 400VAC | LF332M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o symbolu LF332M to element zabezpieczający o charakterystyce aM, przeznaczony do obwodów prądu przemiennego 400 VAC. Prąd znamionowy 32 A pozwala na niezawodną ochronę silników i innych odbiorników o znacznym obciążeniu, minimalizując ryzyko uszkodzeń w wyniku przeciążeń i zwarć. Standardowy wymiar 10×38 mm zapewnia kompatybilność z powszechnie stosowanymi podstawami bezpiecznikowymi.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę w obwodach silnikowych i rozdzielczych o podwyższonym obciążeniu, eliminując ryzyko przegrzania styków.
• Napięcie znamionowe 400 VAC: umożliwia stosowanie w sieciach trójfazowych oraz jednofazowych o napięciu 230/400 V, zapewniając pełną izolację i ochronę.
• Charakterystyka aM (opóźniona): zaprojektowana do zabezpieczania silników i transformatorów – wytrzymuje chwilowe prądy rozruchowe bez przedwczesnego zadziałania, przy jednoczesnym skutecznym odcięciu zwarć.
• Wymiary 10×38 mm: uniwersalny rozmiar pasujący do standardowych podstaw bezpiecznikowych NH, wkładek cylindrycznych i rozłączników, co ułatwia wymianę i modernizację instalacji.
• Wykonanie cylindryczne CH-10: solidna konstrukcja z trwałym materiałem izolacyjnym i topikiem o powtarzalnej charakterystyce, zapewniająca długą żywotność i niezawodność.

Zgodność z Normami

Wkładka bezpiecznikowa LF332M spełnia wymagania odpowiednich norm międzynarodowych i europejskich dotyczących bezpieczników topikowych niskiego napięcia, posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami zapewniającymi bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Wkładka LF332M znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona silników i urządzeń indukcyjnych. Dzięki charakterystyce aM doskonale radzi sobie z prądami rozruchowymi, nie powodując zbędnych wyłączeń.

• Zabezpieczanie silników elektrycznych w maszynach przemysłowych, wentylatorach, pompach i sprężarkach
• Ochrona obwodów sterowania i zasilania w szafach rozdzielczych oraz pulpitach operatorskich
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych i komercyjnych
• Wymiana uszkodzonych wkładek w istniejących instalacjach – zgodność z wymiarami 10×38 mm zapewnia bezproblemowy montaż

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Należy stosować wkładkę o odpowiednich parametrach (prąd, napięcie, charakterystyka) – niedopuszczalne jest zastępowanie wkładki o niższym prądzie lub innej charakterystyce. Przed montażem sprawdzić stan gniazd bezpiecznikowych oraz dokręcić wszystkie połączenia zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego obwodu.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki LF332M? Wkładka posiada charakterystykę aM (opóźnioną), co oznacza, że wytrzymuje chwilowe przeciążenia (np. prąd rozruchowy silnika) bez zadziałania, a przy zwarciu wyłącza obwód w krótkim czasie. Jest to typowe dla zabezpieczeń silnikowych.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Nie. Wkładka jest przeznaczona wyłącznie do pracy w sieci prądu przemiennego (AC) o napięciu 400 V. Stosowanie w obwodach DC może prowadzić do nieprawidłowego wyłączania łuku i stanowić zagrożenie.
• Jakie są wymiary fizyczne wkładki? Wkładka ma standardowy wymiar 10×38 mm (średnica 10 mm, długość 38 mm). Pasuje do większości podstaw bezpiecznikowych przystosowanych do tego formatu, np. typu D, gG lub aM.
