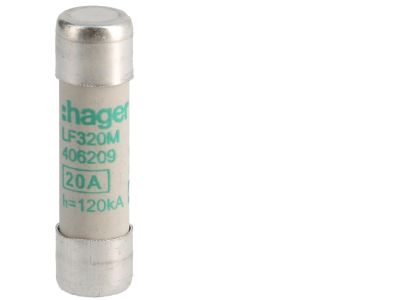

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 20A 400VAC | LF320M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 typu aM o prądzie znamionowym 20 A i napięciu 400 VAC (symbol LF320M) przeznaczona jest do zabezpieczania obwodów silnikowych w energetyce zawodowej i przemyśle. Wyposażona we wskaźnik zadziałania ułatwiający szybką kontrolę stanu. Kompaktowy wymiar 10x38 mm zapewnia kompatybilność z wieloma podstawami i rozłącznikami.

• Prąd znamionowy 20 A: Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach silnikowych, minimalizując ryzyko uszkodzenia odbiorników przy jednoczesnym bezpiecznym przepływie prądu roboczego.
• Napięcie znamionowe 400 VAC: Przystosowana do pracy w sieciach niskiego napięcia spotykanych w instalacjach przemysłowych i energetycznych.
• Charakterystyka aM (opóźniona): Zaprojektowana specjalnie dla obwodów silnikowych – toleruje wysokie prądy rozruchowe, nie wyzwalając, a jednocześnie zapewnia pewne zadziałanie przy przeciążeniach i zwarciu.
• Wskaźnik zadziałania: Umożliwia natychmiastową wizualną identyfikację przepalonej wkładki, skracając czas przestoju podczas diagnostyki i wymiany.
• Wymiary 10x38 mm (CH-10): Uniwersalny format pasujący do standardowych podstaw bezpiecznikowych i rozłączników, łatwy w montażu i szybkiej wymianie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami dla sprzętu elektrycznego, co gwarantuje niezawodność i bezpieczeństwo w użytkowaniu przemysłowym.

Zastosowanie

Wkładka bezpiecznikowa LF320M znajduje zastosowanie przede wszystkim w energetyce zawodowej oraz różnych gałęziach przemysłu, gdzie wymagana jest niezawodna ochrona obwodów silnikowych. Sprawdza się w instalacjach, w których występują silniki elektryczne, sprężarki, pompy i inne urządzenia o dużym prądzie rozruchowym.

• Zabezpieczanie obwodów silnikowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Ochrona linii zasilających maszyny i urządzenia produkcyjne przed zwarciami i przeciążeniami.
• Stosowanie w podstawach bezpiecznikowych bez osłon (wersja z górnym wskaźnikiem) oraz w rozłącznikach bezpiecznikowych z okienkiem kontrolnym (wersja z kombinowanym wskaźnikiem zadziałania).
• Instalacje w energetyce zawodowej – stacje transformatorowe, rozdzielnie niskiego napięcia.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wkładkę należy włożyć do odpowiedniej podstawy bezpiecznikowej lub rozłącznika, dbając o prawidłowe osadzenie. Po wymianie sprawdzić poprawność montażu. Przekrój przewodów i parametry obwodu muszą być dobrane do prądu znamionowego 20 A.

FAQ

• Czy wkładka LF320M posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest we wskaźnik zadziałania, który ułatwia wizualną identyfikację przepalonego bezpiecznika. W zależności od wersji może to być górny wskaźnik (widoczny w podstawach bez osłon) lub podwójny kombinowany (widoczny w okienkach rozłączników).
• Jaki jest stopień ochrony wkładki? Sama wkładka bezpiecznikowa nie ma określonego stopnia IP – poziom ochrony zapewnia obudowa podstawy lub rozłącznika, w której jest zamontowana. Należy dobrać odpowiednią obudowę do warunków środowiskowych.
• Do jakich obwodów przeznaczona jest charakterystyka aM? Charakterystyka aM (opóźniona) jest przeznaczona do zabezpieczania obwodów silnikowych, gdzie występują wysokie prądy rozruchowe. Pozwala uniknąć zbędnych wyłączeń podczas rozruchu, a jednocześnie skutecznie chroni przed przeciążeniem i zwarciem.
