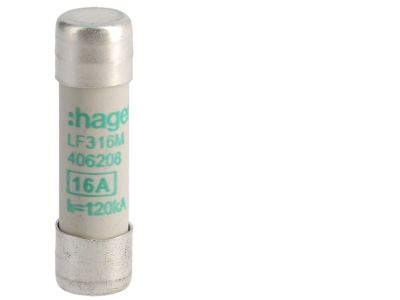

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 16A 500VAC | LF316M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o symbolu LF316M to element zabezpieczający o charakterystyce aM, przeznaczony do ochrony obwodów silnikowych i instalacji przemysłowych. Wykonana w standardowym rozmiarze 10x38mm, zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi. Prąd znamionowy 16A i napięcie 500V AC gwarantują skuteczną ochronę zwarciową przy zachowaniu wysokiego poziomu bezpieczeństwa.

• Charakterystyka aM: Odporność na prądy rozruchowe silników – bezpiecznik nie wyłącza się podczas normalnego rozruchu, a skutecznie reaguje na zwarcia.
• Prąd znamionowy 16A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania przewodów i aparatury.
• Napięcie znamionowe 500V AC: Wysoka tolerancja napięciowa umożliwia stosowanie w instalacjach trójfazowych i przemysłowych.
• Rozmiar 10x38mm: Uniwersalny wymiar wkładki pasujący do standardowych podstaw bezpiecznikowych, ułatwia wymianę w istniejących układach.
• Wykonanie cylindryczne: Kompaktowa konstrukcja ułatwia montaż i wymianę w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa LF316M spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i bytowych.

Zastosowanie

Wkładka bezpiecznikowa aM jest dedykowana do zabezpieczania obwodów, w których występują silniki elektryczne oraz inne odbiorniki o charakterze indukcyjnym. Sprawdza się w układach automatyki, maszynach przemysłowych oraz rozdzielnicach.

• Zabezpieczanie obwodów silnikowych przed skutkami zwarć w instalacjach przemysłowych.
• Ochrona przewodów i aparatury w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie w układach zasilania maszyn i urządzeń produkcyjnych wymagających odporności na prądy rozruchowe.
• Zabezpieczanie obwodów pomocniczych i sterowniczych w automatyce budynkowej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej, zgodnie z jej dokumentacją. Przekrój przewodów oraz zabezpieczenia nadprądowe muszą być dobrane do wartości prądu znamionowego 16A, aby zapewnić prawidłową koordynację.

FAQ

• Co oznacza charakterystyka aM? Charakterystyka aM (ang. motor protection) oznacza, że bezpiecznik jest przystosowany do zabezpieczania obwodów silnikowych. Wytrzymuje krótkotrwałe prądy rozruchowe silnika bez zbędnego wyzwalania, a jednocześnie skutecznie odcina prądy zwarciowe.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 500V AC, co pozwala na stosowanie w instalacjach trójfazowych 400V oraz innych układach o napięciu do 500V.
• Czy wkładka nadaje się do ochrony obwodów oświetleniowych? Została zaprojektowana głównie do obwodów silnikowych (charakterystyka aM). Do ochrony obwodów oświetleniowych zaleca się wkładki o charakterystyce gG (do ogólnego stosowania).
