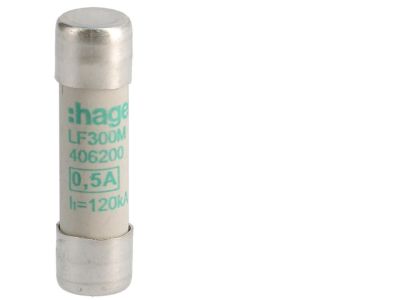

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 0,5A 500VAC | LF300M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna typu CH-10 o symbolu LF300M to element zabezpieczający o wymiarach 10x38 mm, przeznaczony do montażu w standardowych podstawach bezpiecznikowych. Zaprojektowana dla prądu znamionowego 0,5 A i napięcia 500 V AC, z charakterystyką aM (zwłoczną), zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami, szczególnie w aplikacjach z dużymi prądami rozruchowymi.

• Prąd znamionowy 0,5 A: precyzyjne zabezpieczenie małych odbiorników i obwodów sterowniczych bez ryzyka zbędnych wyłączeń.
• Napięcie znamionowe 500 V AC: dopasowanie do standardowych instalacji niskiego napięcia w zastosowaniach przemysłowych i budynkowych.
• Wymiary 10x38 mm (CH-10): uniwersalny format wkładki, kompatybilny z powszechnie stosowanymi podstawami bezpiecznikowymi.
• Charakterystyka aM (zwłoczna): odporność na krótkotrwałe przeciążenia, idealna do zabezpieczania obwodów silnikowych i innych odbiorników o wysokim prądzie rozruchowym.
• Konstrukcja cylindryczna: łatwy montaż i wymiana w podstawach bezpiecznikowych, zapewniająca pewny styk elektryczny.

Zgodność z Normami

Wkładka bezpiecznikowa LF300M spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla wkładek bezpiecznikowych, co gwarantuje bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Dzięki charakterystyce aM oraz kompaktowym wymiarom wkładka LF300M sprawdza się w różnorodnych obwodach wymagających precyzyjnego zabezpieczenia przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów silników elektrycznych małej mocy (wentylatory, pompy, sprężarki).
• Ochrona obwodów sterowniczych w szafach rozdzielczych i automatyce budynkowej.
• Zabezpieczanie obwodów sygnalizacyjnych i oświetleniowych w instalacjach przemysłowych.
• Wykorzystanie w układach zasilania urządzeń sterowanych przez przekaźniki i styczniki.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu CH-10) i upewnić się, że jest prawidłowo osadzona. Przekrój przewodów oraz parametry podstawy muszą być dobrane do prądu znamionowego wkładki. Wszelkie czynności montażowe wykonywać zgodnie z dokumentacją producenta podstawy – w szczególności przestrzegać zalecanego momentu dokręcania zacisków.

FAQ

• Jaka jest charakterystyka wyzwalania wkładki LF300M? Wkładka posiada charakterystykę aM (zwłoczną). Jest odporna na krótkotrwałe przeciążenia, co czyni ją odpowiednią do zabezpieczania obwodów z silnikami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Czy wkładka jest podświetlana? Nie, wkładka LF300M nie posiada wbudowanego podświetlenia ani sygnalizacji zadziałania. Stan przepalenia można sprawdzić za pomocą miernika lub wizualnie w przezroczystej obudowie podstawy bezpiecznikowej (jeśli taka jest zastosowana).
• Jakie napięcie i prąd może przenosić wkładka? Prąd znamionowy wynosi 0,5 A, napięcie znamionowe 500 V AC. Wkładka przeznaczona jest wyłącznie do pracy w obwodach prądu przemiennego o częstotliwości 50/60 Hz.
