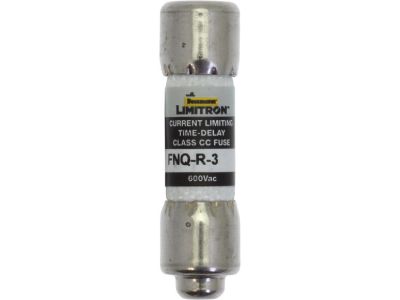

Wkładka bezpiecznikowa cylindryczna CC 10x38mm 3A 600VAC zwłoczna, FUSE 3 A 600VAC | FNQ-R-3 Eaton

Alternatywny kod produktu: FNQ-R-3

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CC o wymiarach 10x38mm, prądzie znamionowym 3A i napięciu 600VAC, symbol FNQ-R-3. Dzięki charakterystyce zwłocznej zapewnia niezawodną ochronę w obwodach z obciążeniami o wysokim prądzie rozruchowym, eliminując ryzyko niepożądanych przepaleń. Kompaktowy rozmiar 10x38mm ułatwia montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 3A: Pozwala na bezpieczne zabezpieczenie obwodów o małym obciążeniu, przy jednoczesnym wytrzymaniu krótkotrwałych przeciążeń.
• Napięcie 600VAC: Gwarantuje izolację i skuteczne przerywanie zwarć w instalacjach o podwyższonym napięciu.
• Charakterystyka zwłoczna (czasowa): Odporny na impulsy prądowe towarzyszące rozruchowi silników, transformatorów czy zasilaczy impulsowych – zmniejsza ryzyko fałszywych wyłączeń.
• Klasa CC (10x38mm): Wysoka zdolność zwarciowa i ograniczenie energii przepuszczanej, co zwiększa bezpieczeństwo chronionych urządzeń.
• Wykonanie cylindryczne: Łatwy montaż i wymiana w podstawach bezpiecznikowych przystosowanych do wkładek 10x38mm.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm bezpieczeństwa i posiada certyfikat CE, co potwierdza jego zgodność z europejskimi przepisami dotyczącymi ochrony obwodów. Ze względu na konstrukcję klasy CC, wkładka przeznaczona jest do zastosowań zgodnych z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Wkładka bezpiecznikowa FNQ-R-3 znajduje zastosowanie przede wszystkim w obwodach, gdzie wymagana jest selektywna ochrona przed zwarciem i przeciążeniem, a jednocześnie występują chwilowe prądy rozruchowe. Rekomendowana do:

• Ochrony silników elektrycznych małej mocy, w tym wentylatorów, pomp, sprężarek.
• Zabezpieczenia transformatorów sterowniczych i zasilaczy impulsowych w szafach sterowniczych.
• Stosowania w rozdzielnicach przemysłowych oraz instalacjach oświetleniowych z elementami indukcyjnymi.
• Układów automatyki budynkowej i sterowania, gdzie krytyczna jest niezawodność przy rozruchu odbiorników.

Wskazówki Montażowe

Montaż bezpiecznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej dostosowanej do rozmiaru 10x38mm – najczęściej montowanej na szynie TH35. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 3A i obowiązującymi normami. Moment dokręcania śrub w podstawie powinien być zgodny z dokumentacją producenta podstawy. Po zamontowaniu sprawdź poprawność osadzenia wkładki oraz brak uszkodzeń mechanicznych.

FAQ

• Czy bezpiecznik FNQ-R-3 jest zwłoczny? Tak, jego charakterystyka czasowo-prądowa jest zwłoczna (oznaczenie w nazwie). Oznacza to, że wytrzymuje krótkotrwałe przeciążenia, np. prąd rozruchowy silnika, bez przepalenia, co zapobiega niepotrzebnym wyłączeniom.
• Jaki jest rozmiar wkładki? Średnica 10 mm, długość 38 mm. Pasuje do standardowych podstaw bezpiecznikowych 10x38mm (klasa CC).
• Do jakich zastosowań najlepiej nadaje się ten bezpiecznik? Przeznaczony jest głównie do ochrony obwodów z obciążeniami indukcyjnymi (silniki, transformatory) oraz zasilaczy, gdzie występują impulsy prądu rozruchowego. Zapewnia selektywność i niezawodność w instalacjach przemysłowych oraz budynkowych.
