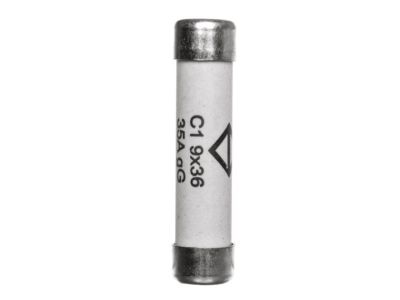

Wkładka bezpiecznikowa cylindryczna C1 9x36mm gG 35A 400VAC | L936C1-35 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna oznaczona symbolem L936C1-35, w rozmiarze 9x36 mm, o charakterystyce gG, prądzie znamionowym 35 A i napięciu 400 VAC. Przeznaczona do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć – gwarantuje niezawodną ochronę przewodów w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 35 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapobiegając przegrzaniu przewodów i izolacji.
• Charakterystyka gG (ogólnego zastosowania): zapewnia skuteczną ochronę przewodów zarówno przy przeciążeniach, jak i w warunkach zwarciowych.
• Napięcie znamionowe 400 VAC: dedykowana do sieci trójfazowych i jednofazowych o napięciu do 400 V, typowych w instalacjach budynkowych i przemysłowych.
• Wymiary 9×36 mm: pasuje do standardowych podstaw bezpiecznikowych i uchwytów dla wkładek cylindrycznych, co ułatwia wymianę i zapewnia kompatybilność z istniejącą infrastrukturą.
• Kompaktowa konstrukcja: oszczędza miejsce w rozdzielnicach, a wysoka zdolność wyłączania (typowa dla wkładek gG) zwiększa bezpieczeństwo instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Charakterystyka gG jest zgodna z powszechnie stosowanymi standardami dla wkładek bezpiecznikowych ogólnego przeznaczenia.

Zastosowanie

Wkładkę bezpiecznikową L936C1-35 stosuje się do ochrony przewodów i urządzeń w obwodach rozdzielczych, odbiorczych oraz sterowniczych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach użyteczności publicznej i przemysłowych.
• Zabezpieczenie linii zasilających silniki, piece, grzałki i inne odbiorniki o dużym poborze prądu.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielniach jako zabezpieczenie przedlicznikowe i odbiorcze.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej (zasilanie PLC, styczników, przekaźników).

Wskazówki Montażowe

Wkładkę bezpiecznikową może montować wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy umieścić wkładkę w odpowiedniej podstawie bezpiecznikowej (np. typu D02 lub D01) z zachowaniem wymaganego przekroju przewodów dobranego do prądu 35 A. Przed włożeniem wkładki sprawdzić stan podstawy i brak uszkodzeń mechanicznych. Po zamontowaniu zabezpieczyć pokrywę podstawy.

FAQ

• Co oznacza charakterystyka gG? To charakterystyka bezpiecznika ogólnego zastosowania – chroni przewody zarówno przed przeciążeniem (długotrwałym) jak i zwarciem (krótkotrwałym). Nadaje się do większości obwodów odbiorczych.
• Jakie są wymiary tej wkładki? Średnica 9 mm, długość 36 mm. Pasuje do standardowych podstaw bezpiecznikowych dla wkładek cylindrycznych 9×36 mm (np. D02, D01).
• Czy mogę stosować tę wkładkę w instalacji trójfazowej 400 V? Tak, napięcie znamionowe 400 VAC pozwala na pracę zarówno w sieciach jednofazowych 230 V, jak i trójfazowych 400 V międzyfazowo.
