Wkładka bezpiecznikowa cylindryczna C1 9x36mm gG 16A 400VAC | L936C1-16 Hager

Opis i Kluczowe Cechy

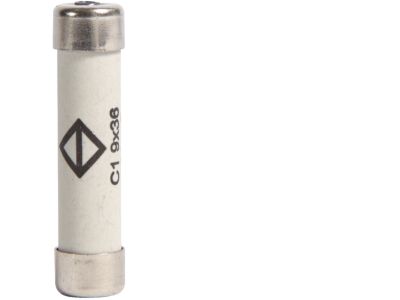

Wkładka bezpiecznikowa cylindryczna C1 o symbolu L936C1-16 to element zabezpieczający wykonany w standardzie 9x36 mm, przeznaczony do ochrony obwodów niskiego napięcia. Charakteryzuje się prądem znamionowym 16 A oraz napięciem znamionowym 400 V AC, co pozwala na bezpieczne odłączanie zwarć i przeciążeń w instalacjach przemysłowych i bytowych. Dzięki charakterystyce gG (nadmiarowo-prądowej) zapewnia selektywne działanie i ochronę przewodów przed przegrzaniem.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc przewody przed skutkami przeciążeń i zwarć bez ryzyka nieuzasadnionego wyłączenia.
• Napięcie znamionowe 400 V AC: Odpowiada standardowym napięciom w sieciach trójfazowych i jednofazowych, gwarantując niezawodne działanie w typowych instalacjach elektrycznych.
• Charakterystyka wyzwalania gG: Zapewnia ochronę przewodów przed zwarciami oraz przeciążeniami, z zachowaniem selektywności – niepotrzebne wyłączenia przy chwilowych skokach prądu są zminimalizowane.
• Rozmiar 9x36 mm (wielkość C1): Kompatybilny z szeroką gamą podstaw bezpiecznikowych w standardzie DIN, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Konstrukcja cylindryczna: Zapewnia trwałość i powtarzalność parametrów elektrycznych, a także łatwy montaż i demontaż w podstawach bezpiecznikowych.

Zgodność z Normami

Wkładka bezpiecznikowa L936C1-16 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i spełnia wymagania norm dla wkładek bezpiecznikowych stosowanych w instalacjach niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. (Szczegółowe numery norm – jeśli są wymagane – dostępne są w dokumentacji technicznej producenta).

Zastosowanie

Wkładka bezpiecznikowa cylindryczna gG o prądzie 16 A znajduje zastosowanie przede wszystkim w ochronie obwodów odbiorczych oraz rozdzielczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Ochrona przewodów zasilających oświetlenie, gniazda wtyczkowe oraz urządzenia AGD w rozdzielnicach mieszkaniowych.
• Zabezpieczenie obwodów sterowania i zasilania w maszynach przemysłowych, szafach sterowniczych i tablicach rozdzielczych.
• Stosowane w systemach automatyki budynkowej jako element zabezpieczający obwody pomocnicze.
• Wymiana przepalonych wkładek w istniejących instalacjach – uniwersalny zamiennik dla wkładek serii C1.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie występuje ryzyko porażenia. Wkładkę wkłada się do dedykowanej podstawy bezpiecznikowej (np. typu D02, D01 lub innej zgodnej z rozmiarem 9x36 mm). Dopuszczalny przekrój przewodów przyłączonych do podstawy należy dobrać do prądu znamionowego wkładki oraz obciążenia obwodu zgodnie z normami instalacyjnymi. Nie przekraczać napięcia i prądu znamionowego.

FAQ

• Czy wkładka L936C1-16 posiada wbudowaną sygnalizację przepalenia? W karcie katalogowej nie wskazano takiej funkcji. Wkładka jest standardowym elementem bez wskaźnika zadziałania – wymaga wizualnej kontroli lub zastosowania podstaw z sygnalizacją.
• Jaki jest stopień ochrony tej wkładki? Stopień ochrony IP nie dotyczy samej wkładki – określa go obudowa lub podstawa, w której jest zamontowana. W typowych rozdzielnicach wewnętrznych stosuje się ochronę co najmniej IP20.
• Jakie napięcie maksymalne może być podane na wkładkę? Napięcie znamionowe wynosi 400 V AC. Stosowanie przy wyższych napięciach grozi uszkodzeniem i utratą bezpieczeństwa. Do obwodów prądu stałego (DC) nie jest przeznaczona – jej parametry podano tylko dla AC.
