Wkładka bezpiecznikowa cylindryczna 22x58mm 100A aR 700V do półprzewodników | FWP-100A22F Eaton

Alternatywny kod produktu: FWP-100A22F

Opis i Kluczowe Cechy

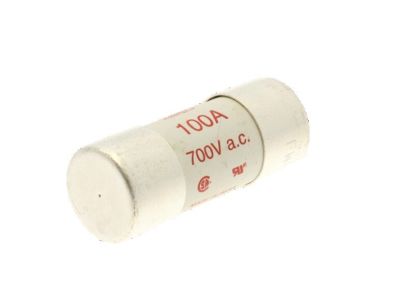

Wkładka bezpiecznikowa cylindryczna FWP-100A22F o wymiarach 22x58mm, produkowana przez renomowanego dostawcę, to szybki bezpiecznik przeznaczony do ochrony półprzewodników. Prąd znamionowy 100A i napięcie 700V AC zapewniają bezpieczną pracę w wymagających obwodach, a zdolność wyłączania 200kA gwarantuje skuteczne przerwanie nawet ekstremalnych zwarć. Charakterystyka aR (ochrona półprzewodników) minimalizuje ryzyko uszkodzenia elementów mocy. Bezpiecznik spełnia wymagania normy UL 248.

• Prąd znamionowy 100 A: Zapewnia pewną ochronę przed przeciążeniem w obwodach o znacznym poborze prądu, eliminując ryzyko przegrzania półprzewodników.
• Napięcie znamionowe 700 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, w tym w napędach i przekształtnikach mocy.
• Charakterystyka aR (szybki): Błyskawiczne wyłączanie w przypadku zwarcia – chroni diody, tyrystory, IGBT i inne wrażliwe elementy przed przepływem prądu zwarciowego.
• Zdolność wyłączania 200 kA: Gwarantuje bezpieczne odcięcie nawet przy ekstremalnych prądach zwarciowych, co jest kluczowe w systemach o dużej mocy.
• Wymiary 22×58 mm i certyfikat UL: Standardowy rozmiar zapewnia kompatybilność z uchwytami serii CH221B, a aprobata UL potwierdza wysoką jakość i bezpieczeństwo użytkowania.

Zgodność z Normami

Wkładka bezpiecznikowa FWP-100A22F posiada certyfikat UL 248, co potwierdza zgodność z amerykańską normą dotyczącą bezpieczników. Produkt jest również oznaczony znakiem CE i spełnia wymagania dyrektyw unijnych. W razie potrzeby można stosować go z dedykowanym uchwytem bezpiecznikowym CH221B.

Zastosowanie

Bezpiecznik zaprojektowano z myślą o ochronie półprzewodników mocy w instalacjach przemysłowych i energoelektronicznych. Sprawdzi się w układach wymagających szybkiego odłączenia przy zwarciu.

• Ochrona napędów DC i przemienników częstotliwości.
• Zabezpieczenie przekształtników mocy, prostowników i zasilaczy impulsowych.
• Stosowanie w rozrusznikach o obniżonym napięciu oraz w systemach z wspólną szyną DC.
• Automatyka budynkowa i przemysłowa – wszędzie tam, gdzie występują wrażliwe elementy półprzewodnikowe.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Należy stosować dedykowany uchwyt bezpiecznikowy (np. CH221B) przeznaczony do wkładek 22×58 mm. Przekrój przewodów oraz moment dokręcania śrub w uchwycie należy dobrać zgodnie z dokumentacją producenta. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od źródła zasilania i zabezpieczony przed przypadkowym załączeniem.

FAQ

• Czy ten bezpiecznik nadaje się do ochrony półprzewodników? Tak, charakterystyka aR (ang. semiconductor protection) została zaprojektowana specjalnie do szybkiego odłączania prądu zwarciowego, minimalizując ryzyko uszkodzenia diod, tyrystorów czy tranzystorów IGBT.
• Jakie napięcie może występować na bezpieczniku? Napięcie znamionowe wynosi 700 V AC. Nie należy go stosować przy napięciach wyższych niż podane, aby nie utracić zdolności wyłączania.
• Czy wkładka ma wbudowany wskaźnik zadziałania? W dostarczonej specyfikacji nie podano informacji o wskaźniku. W przypadku potrzeby wizualnej kontroli stanu bezpiecznika zalecamy stosowanie zewnętrznego systemu sygnalizacji lub regularną wymianę po zadziałaniu.
