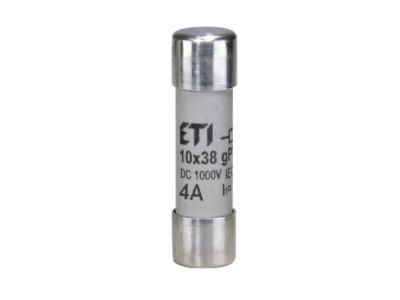

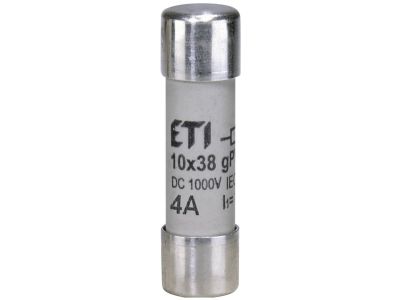

Wkładka bezpiecznikowa CH10x38 gPV 4A/1000V DC | 002625069 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa CH10x38 gPV 4A/1000V DC marki ETI to specjalistyczny element zabezpieczający, zaprojektowany z myślą o rygorystycznych wymaganiach systemów fotowoltaicznych (PV). Charakterystyka gPV oznacza pełnozakresową ochronę przed prądami przetężeniowymi, co jest kluczowe w instalacjach prądu stałego, gdzie prądy zwarciowe mogą osiągać wartości zbliżone do prądów roboczych. Prąd znamionowy wynoszący 4A pozwala na precyzyjne dopasowanie zabezpieczenia do parametrów konkretnych łańcuchów modułów PV. Napięcie znamionowe na poziomie 1000V DC gwarantuje bezpieczną pracę w nowoczesnych instalacjach o wysokim napięciu systemowym, minimalizując ryzyko powstania łuku elektrycznego podczas rozłączania obwodu.

• Kompaktowe wymiary: Standardowy rozmiar 10x38 mm umożliwia montaż w typowych rozłącznikach bezpiecznikowych montowanych na szynie DIN.
• Wysoka zdolność zwarciowa: Zapewnia bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużej energii.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność komponentów wewnątrz rozdzielnicy.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem zapewnia stabilność parametrów elektrycznych w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdza jego niezawodność w profesjonalnych aplikacjach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-6, która definiuje parametry techniczne dla bezpieczników stosowanych w systemach fotowoltaicznych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku europejskim i gwarantuje, że wyrób nie zagraża zdrowiu ani środowisku przy zachowaniu odpowiednich procedur eksploatacyjnych.

Zastosowanie

Wkładka CH10x38 gPV 4A znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii. Jest dedykowana przede wszystkim do ochrony łańcuchów (stringów) paneli fotowoltaicznych przed skutkami prądów wstecznych, które mogą wystąpić w przypadku uszkodzenia jednego z modułów lub zacienienia części instalacji. Może być stosowana zarówno w małych instalacjach prosumenckich, jak i w dużych farmach fotowoltaicznych, gdzie wymagana jest selektywność zabezpieczeń i wysoka odporność na napięcia stałe DC.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy przestrzegać poniższych zaleceń inżynieryjnych:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 10x38 mm, przystosowanych do pracy z napięciem 1000V DC.
• Kierunek montażu: Wkładki bezpiecznikowe są elementami niespolaryzowanymi, jednak należy zwrócić uwagę na poprawność osadzenia w stykach rozłącznika, aby uniknąć nadmiernej rezystancji przejścia.
• Moment dokręcania: W przypadku zacisków w rozłączniku, należy stosować moment dokręcania zgodny z instrukcją producenta oprawy (zazwyczaj ok. 2-2.5 Nm), co zapobiega przegrzewaniu się styków.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się wyłącznie przy odłączonym obciążeniu, aby uniknąć ryzyka powstania łuku elektrycznego.

FAQ

Czy wkładkę gPV można zastąpić zwykłą wkładką gG?
Nie, wkładki o charakterystyce gG są przeznaczone do obwodów prądu przemiennego (AC) i nie posiadają odpowiednich zdolności do gaszenia łuku elektrycznego przy prądzie stałym (DC) o wysokim napięciu. Stosowanie wkładek gG w fotowoltaice grozi pożarem.

Jaka jest główna korzyść z prądu znamionowego 4A?
Prąd 4A pozwala na bardzo czułe zabezpieczenie modułów o niskim prądzie zwarciowym, chroniąc je przed uszkodzeniami termicznymi wywołanymi prądami wstecznymi.

Czy wkładka pasuje do standardowych rozdzielnic?
Tak, pod warunkiem zastosowania odpowiedniego rozłącznika bezpiecznikowego montowanego na szynę TH-35 (DIN).
