Wkładka bezpiecznikowa CH10x38 gPV 20A/1000V DC | 002625085 Eti

Opis i Kluczowe Cechy

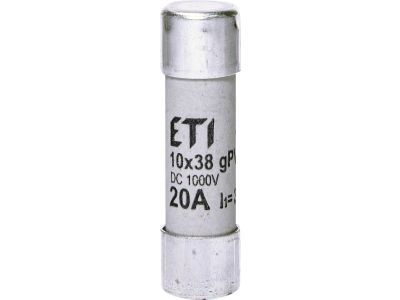

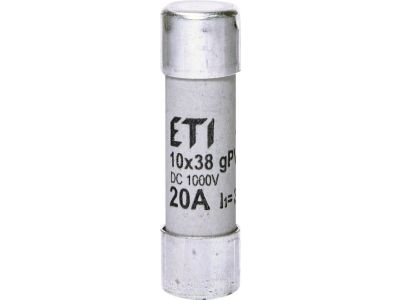

Wkładka bezpiecznikowa CH10x38 gPV 20A/1000V DC marki ETI to zaawansowany komponent ochronny, zaprojektowany specjalnie z myślą o wymagających systemach fotowoltaicznych (PV). Charakterystyka gPV oznacza pełnozakresowe zabezpieczenie przed prądem przetężeniowym, co jest kluczowe w instalacjach prądu stałego, gdzie prądy zwarciowe mogą być relatywnie niskie, a ich szybkie przerwanie jest niezbędne dla bezpieczeństwa modułów. Prąd znamionowy wynoszący 20A pozwala na efektywną współpracę z nowoczesnymi panelami o wysokiej wydajności, a napięcie znamionowe 1000V DC gwarantuje bezpieczną pracę w wysokonapięciowych stringach solarnych.

• Kompaktowy rozmiar 10x38 mm: Standardowy wymiar pozwalający na montaż w typowych rozłącznikach bezpiecznikowych montowanych na szynie DIN.
• Wysoka zdolność zwarciowa: Zapewnia bezpieczne przerwanie obwodu nawet przy maksymalnych dopuszczalnych parametrach pracy.
• Niskie straty mocy: Optymalizacja konstrukcji wkładki minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.
• Trwałość ceramicznego korpusu: Wysoka odporność termiczna i mechaniczna gwarantuje niezawodność w ekstremalnych warunkach pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w profesjonalnych instalacjach OZE. Wkładka spełnia wymagania normy IEC 60269-6, która definiuje parametry techniczne dla bezpieczników przeznaczonych do systemów fotowoltaicznych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania na rynku europejskim.

Zastosowanie

Wkładka CH10x38 gPV 20A znajduje szerokie zastosowanie w sektorze energii odnawialnej. Jest dedykowana przede wszystkim do:

• Zabezpieczania pojedynczych łańcuchów (stringów) paneli fotowoltaicznych przed prądami wstecznymi.
• Ochrony skrzynek przyłączeniowych (Combiner Boxes) w instalacjach domowych i przemysłowych.
• Zabezpieczania obwodów wejściowych DC w inwerterach solarnych.
• Systemów magazynowania energii pracujących przy napięciu do 1000V DC.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, podczas montażu należy przestrzegać poniższych zaleceń:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do prądu stałego (DC) o rozmiarze 10x38 mm.
• Kierunek montażu: Wkładki topikowe są elementami niespolaryzowanymi, jednak należy zwrócić uwagę na poprawne osadzenie w gnieździe rozłącznika.
• Moment dokręcania: W przypadku zacisków rozłącznika, należy stosować moment dokręcania zgodny z instrukcją producenta oprawy (zazwyczaj ok. 2-2.5 Nm), aby uniknąć przegrzewania styków.
• Wymiana: Wymiany wkładki należy dokonywać wyłącznie przy odłączonym obciążeniu, używając odpowiednich środków ochrony osobistej.

FAQ

Czy wkładkę gPV można zastąpić zwykłą wkładką gL/gG?
Nie, wkładki o charakterystyce gL/gG są przeznaczone do prądu przemiennego (AC) i nie posiadają zdolności do bezpiecznego gaszenia łuku elektrycznego przy prądzie stałym (DC) w instalacjach fotowoltaicznych.

Jaki jest główny cel stosowania wkładki 20A w systemie PV?
Głównym celem jest ochrona modułów fotowoltaicznych oraz przewodów przed skutkami wystąpienia prądów wstecznych, które mogą pojawić się w przypadku uszkodzenia jednego z równolegle połączonych stringów.

Czy wkładka ETI 2625085 jest odporna na warunki atmosferyczne?
Wkładka powinna być zawsze montowana wewnątrz odpowiedniej obudowy lub rozdzielnicy o stopniu ochrony IP dostosowanym do miejsca montażu, co chroni ją przed wilgocią i zanieczyszczeniami.
