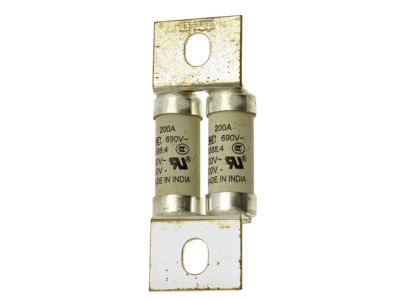

Wkładka bezpiecznikowa aR 200A 690V | 200FEE Eaton

Alternatywny kod produktu: 200FEE

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa aR 200A 690V (symbol 200FEE) to szybka wkładka bezpiecznikowa zaprojektowana do niezawodnej ochrony obwodów przed skutkami zwarć. Dzięki charakterystyce aR (wysoka prędkość wyłączania) oraz wytrzymałości prądowej 200 A i napięciu pracy AC 690 V / DC 500 V zapewnia skuteczne przerywanie prądów zwarciowych bez ryzyka uszkodzenia chronionych urządzeń. Wymiary 37 x 94 mm umożliwiają montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 200 A: umożliwia zabezpieczanie obwodów o dużym obciążeniu, zachowując margines bezpieczeństwa przed przeciążeniem.
• Napięcie znamionowe AC 690 V / DC 500 V: gwarantuje bezpieczną pracę zarówno w sieciach trójfazowych wysokiego napięcia, jak i w obwodach prądu stałego.
• Charakterystyka aR (wysoka prędkość): szybkie wyłączanie prądów zwarciowych chroni wrażliwe elementy, takie jak półprzewodniki, przed termicznym uszkodzeniem.
• Wymiary 37 x 94 mm: kompatybilność z typowymi podstawami bezpiecznikowymi, co upraszcza wymianę i montaż.
• Zgodność z normą BS88: potwierdza spełnienie wymagań bezpieczeństwa i jakości stosowanych w instalacjach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa 200FEE została zaprojektowana zgodnie z normą BS88. Posiada oznaczenie CE, co potwierdza jej zgodność z wymogami dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki szybkiej charakterystyce wyłączania oraz wysokim parametrom prądowo-napięciowym wkładka aR 200A znajduje zastosowanie w układach wymagających natychmiastowej ochrony przed zwarciem. Sprawdza się szczególnie w miejscach, gdzie bezpieczeństwo i ciągłość pracy są priorytetem.

• Ochrona półprzewodników w falownikach, prostownikach i zasilaczach impulsowych.
• Zabezpieczanie obwodów prądu stałego (DC) w systemach fotowoltaicznych, sterownikach PLC i rozdzielnicach DC.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako zabezpieczenie główne lub wydzielonych linii.
• Wymiana wkładek w istniejących instalacjach zgodnych z normą BS88.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej, zapewniając prawidłowy styk. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 200 A zgodnie z obowiązującymi normami. Przed każdą manipulacją upewnij się, że obwód jest beznapięciowy.

FAQ

• Co oznacza charakterystyka aR? aR to oznaczenie szybkiej wkładki bezpiecznikowej przeznaczonej do ochrony półprzewodników. Charakteryzuje się bardzo krótkim czasem wyłączania prądów zwarciowych, co minimalizuje ryzyko uszkodzenia wrażliwych elementów elektronicznych.
• Jakie maksymalne napięcie stałe (DC) obsługuje ta wkładka? Wkładka 200FEE jest przystosowana do pracy przy napięciu stałym DC 500 V. Przy wyższych napięciach nie gwarantuje się poprawnego działania.
• Czy wkładka pasuje do standardowych podstaw bezpiecznikowych? Tak, wymiary 37 x 94 mm są zgodne z typowym rozstawem podstaw bezpiecznikowych stosowanych w instalacjach przemysłowych i komercyjnych. Przed montażem warto jednak sprawdzić kompatybilność z konkretną podstawą.
