Wkładka bezpiecznikowa 63A 240VAC 150VDC BS88, 18x56mm, aR, BS 63LET | 63LET Eaton

Opis i Kluczowe Cechy

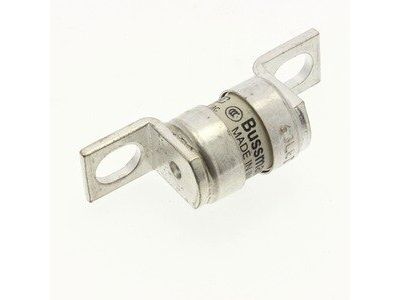

Wkładka bezpiecznikowa EATON 63LET to profesjonalny komponent elektro-techniczny zaprojektowany do zaawansowanej ochrony układów energoelektronicznych. Prąd znamionowy o wartości 63 A w połączeniu z ultra-szybką charakterystyką działania aR (ang. accompanied Range) sprawia, że produkt ten jest idealnym rozwiązaniem do zabezpieczania wrażliwych elementów półprzewodnikowych przed niszczącymi skutkami zwarć. Wkładka posiada kompaktowe wymiary 18 x 56 mm oraz charakterystyczne, przesunięte przykręcane uchwyty (offset bolted tags), które gwarantują stabilne połączenie mechaniczne i elektryczne, minimalizując ryzyko wystąpienia łuku elektrycznego na stykach. Dzięki imponującej zdolności wyłączania wynoszącej aż 200 kA, wkładka zapewnia najwyższy poziom bezpieczeństwa w instalacjach o wysokiej mocy zwarciowej.

• Prąd znamionowy: 63 A pozwalający na obsługę obciążeń przemysłowych.
• Napięcie znamionowe: 240 V AC oraz 150 V DC, co umożliwia wszechstronne zastosowanie w różnych typach sieci.
• Charakterystyka aR: Specjalistyczna ochrona półprzewodników przed skutkami zwarć.
• Konstrukcja BS88: Standard brytyjski zapewniający kompatybilność z szeroką gamą osprzętu przemysłowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi. Spełnia wymagania normy IEC 60269-4, która definiuje parametry wkładek bezpiecznikowych przeznaczonych do ochrony urządzeń półprzewodnikowych. Dodatkowo, zgodność z normą BS88-4 potwierdza wysoką jakość wykonania i powtarzalność parametrów technicznych. Wysoka zdolność wyłączania (200 kA) gwarantuje, że wkładka skutecznie przerwie obwód nawet w najbardziej ekstremalnych warunkach awaryjnych, chroniąc kosztowną infrastrukturę przed zniszczeniem.

Zastosowanie

Wkładka EATON 63LET jest dedykowana do ochrony krytycznych komponentów w systemach automatyki i energetyki. Główne obszary zastosowania obejmują:

• Ochrona wspólnej szyny DC w zaawansowanych systemach napędowych.
• Zabezpieczanie napędów prądu stałego (DC drives) przed przeciążeniami i zwarciami.
• Ochrona przekształtników mocy oraz prostowników przemysłowych.
• Zastosowanie w rozrusznikach o obniżonym napięciu (soft-starty).
• Systemy zasilania gwarantowanego UPS i falowniki fotowoltaiczne.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel techniczny. Ze względu na przykręcane uchwyty, kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub, aby zapobiec przegrzewaniu się punktów styku. Zaleca się stosowanie dedykowanej podstawy bezpiecznikowej EATON BH-0111, która zapewnia optymalne odprowadzanie ciepła i pewne osadzenie wkładki. Przed montażem należy upewnić się, że napięcie w obwodzie zostało odłączone. Przesunięte uchwyty montażowe ułatwiają instalację w ciasnych przestrzeniach rozdzielnic, jednak wymagają precyzyjnego osiowania względem szyn prądowych.

FAQ

• Czy charakterystyka aR chroni przed przeciążeniami? Nie, wkładki o charakterystyce aR są przeznaczone wyłącznie do ochrony zwarciowej (częściowo-zakresowej) elementów półprzewodnikowych.
• Czy mogę użyć tej wkładki w systemie 110V DC? Tak, wkładka jest certyfikowana do pracy w obwodach prądu stałego do napięcia 150 V DC.
• Jaka jest główna zaleta przykręcanych uchwytów? Zapewniają one znacznie mniejszą rezystancję styku w porównaniu do wkładek nożowych, co jest kluczowe przy wysokich prądach i ochronie wrażliwej elektroniki.
