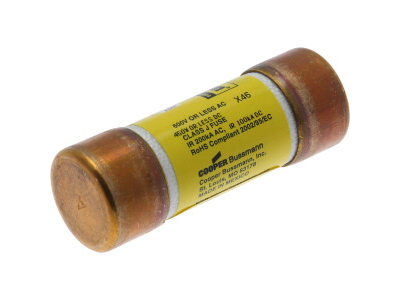

Wkładka bezpiecznikowa 20A szybka typ J 100kA/450VDC 200kA/600VAC | DFJ-20 Eaton

Alternatywny kod produktu: DFJ-20

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DFJ-20 produkcji renomowanego dostawcy to szybka wkładka bezpiecznikowa typu J o prądzie znamionowym 20 A. Zaprojektowana do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń, zapewnia wysoką zdolność zwarciową: 200 kA przy 600 VAC oraz 100 kA przy 450 VDC. Dzięki charakterystyce szybkiej (bezzwłocznej) gwarantuje błyskawiczne odłączenie w przypadku awarii, minimalizując ryzyko uszkodzenia urządzeń. Wkładka oferuje niezawodne zabezpieczenie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest pewna i szybka reakcja.

• Prąd znamionowy 20 A: Odpowiedni do zabezpieczania obwodów o prądzie roboczym do 20 A, zapewniając bezpieczną pracę i ochronę przed przeciążeniem.
• Zdolność zwarciowa 200 kA / 600 VAC i 100 kA / 450 VDC: Wysoki prąd wyłączalny gwarantuje skuteczne przerwanie nawet bardzo dużych prądów zwarciowych, chroniąc instalację i personel.
• Charakterystyka szybka (bezzwłoczna): Błyskawiczne wyłączenie w przypadku zwarcia, co ogranicza energię przepływającą i minimalizuje uszkodzenia termiczne oraz dynamiczne.
• Typ J (wkładka topikowa): Standardowy wymiar zgodny z amerykańskim systemem bezpieczników typu J, pozwalający na łatwy montaż w dedykowanych podstawkach bezpiecznikowych.
• Wersja przystosowana do pracy w obwodach AC i DC: Możliwość zastosowania zarówno w instalacjach prądu przemiennego (do 600 V), jak i stałego (do 450 V), co zwiększa uniwersalność produktu.

Zgodność z Normami

Wkładka bezpiecznikowa DFJ-20 spełnia wymagania odpowiednich norm europejskich oraz posiada deklarację zgodności CE. Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami bezpieczeństwa dla wkładek bezpiecznikowych, co potwierdza jego niezawodność i bezpieczeństwo użytkowania w instalacjach elektrycznych. Brak szczegółowych numerów norm w dostarczonych danych – zaleca się weryfikację zgodności z lokalnymi przepisami.

Zastosowanie

Wkładka bezpiecznikowa DFJ-20 znajduje zastosowanie w różnorodnych obwodach wymagających szybkiej ochrony przeciwzwarciowej i przeciążeniowej. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych, gdzie priorytetem jest bezpieczeństwo i niezawodność.

• Ochrona obwodów sterowniczych, zasilających i odbiorników w szafach rozdzielczych przemysłowych.
• Zabezpieczenie układów automatyki, sterowników PLC oraz przekaźników przed skutkami zwarć.
• Stosowanie w instalacjach fotowoltaicznych i innych systemach DC (do 450 V).
• Ochrona obwodów oświetleniowych, grzewczych i wentylacyjnych w obiektach komercyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej DFJ-20 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Należy używać dedykowanej podstawki bezpiecznikowej przystosowanej do bezpieczników typu J (zgodnej z wymaganymi wymiarami). Przekrój przewodów połączeniowych należy dobrać do prądu znamionowego 20 A oraz spodziewanego obciążenia. Wszelkie prace montażowe i konserwacyjne wykonywać zgodnie z dokumentacją producenta i obowiązującymi normami bezpieczeństwa.

FAQ

• Jaka jest zdolność zwarciowa wkładki DFJ-20? Zdolność zwarciowa wynosi 200 kA przy napięciu 600 VAC oraz 100 kA przy 450 VDC, co pozwala na bezpieczne wyłączenie nawet bardzo dużych prądów zwarciowych.
• Do jakich obwodów mogę stosować tę wkładkę – tylko AC czy również DC? Wkładka jest przystosowana do pracy zarówno w obwodach prądu przemiennego (max 600 VAC), jak i stałego (max 450 VDC), co czyni ją uniwersalnym rozwiązaniem.
• Czy charakterystyka szybka oznacza, że wkładka nie stosuje się do silników? Charakterystyka szybka (bezzwłoczna) jest przeznaczona głównie do ochrony obwodów, w których nie występują duże prądy rozruchowe (np. obwody sterowania, oświetlenia). Dla zabezpieczenia silników należy stosować wkładki z opóźnieniem (zwłoczne).
