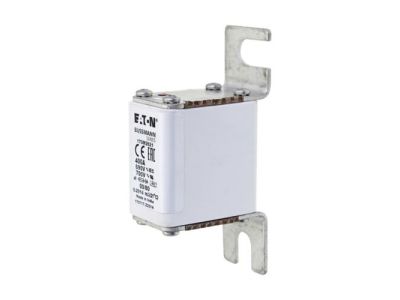

Wkładka bezpiecznikowa 00TN/80 aR 400A 690V 170M2621 | 170M2621 Eaton

Alternatywny kod produktu: 170M2621

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa 170M2621 (oznaczenie 00TN/80) to szybka wkładka topikowa w rozmiarze DIN 00, przeznaczona do ochrony półprzewodników. Zaprojektowana na prąd 400 A i napięcie 690 V AC, zapewnia skuteczne zabezpieczenie przed zwarciami w wymagających obwodach energetycznych. Dzięki zdolności wyłączania 200 kA gwarantuje bezpieczne przerwanie prądów zwarciowych bez ryzyka uszkodzenia instalacji. Korpus prostopadłościenny z przesuniętymi zaciskami przykręcanymi (szczelinowymi) ułatwia montaż w standardowych podstawach.

• Prąd znamionowy 400 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Napięcie pracy 690 V AC: przeznaczona do układów sieciowych o podwyższonym napięciu, w tym przemysłowych instalacji trójfazowych.
• Charakterystyka szybka (aR): błyskawiczne działanie zabezpiecza półprzewodniki (diody, tyrystory, tranzystory) przed uszkodzeniem podczas zwarć.
• Zdolność wyłączania 200 kA: radzi sobie z ekstremalnymi prądami zwarciowymi bez wybuchu czy rozpadu wkładki, zapewniając bezpieczeństwo personelu i sprzętu.
• Układ pojedynczego wskaźnika (kombinacja) oraz nieizolowane uchwyty: wizualna sygnalizacja zadziałania ułatwia diagnostykę, a konstrukcja uchwytów (nieizolowanych) pozwala na szybką wymianę przy zachowaniu ostrożności.

Zgodność z Normami

Wkładka bezpiecznikowa 170M2621 spełnia wymagania norm DIN 43653 oraz IEC 60269-4, co potwierdza jej zgodność z europejskimi standardami dla bezpieczników przemysłowych. Posiada certyfikat CE.

Zastosowanie

Dzięki charakterystyce aR i wysokiej zdolności wyłączania, wkładka ta znajduje zastosowanie przede wszystkim w układach zabezpieczenia półprzewodników oraz w obwodach o dużych prądach zwarciowych.

• Ochrona prostowników, falowników, zasilaczy impulsowych oraz innych urządzeń z elementami półprzewodnikowymi.
• Zabezpieczanie rozdzielnic głównych i podrozdzielnic w zakładach przemysłowych, gdzie występują duże moce zwarciowe.
• Stosowana w liniach zasilających maszyny CNC, piece łukowe, systemy spawalnicze oraz inne odbiory o wysokiej dynamice obciążenia.
• Jako wkładka zapasowa w podstawach bezpiecznikowych DIN 00 w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (zgodnej z DIN 00) na szynie TH35 lub bezpośrednio na panelu. Zaciski przykręcane (szczelinowe) dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla 400 A. Przed wymianą uszkodzonej wkładki sprawdzić, czy przyczyna zadziałania została usunięta.

FAQ

• Czy wkładka jest z wbudowanym wskaźnikiem zadziałania? Tak, posiada pojedynczy wskaźnik (układ kombinowany), który wizualnie sygnalizuje przepalenie wkładki.
• Jaki jest stopień ochrony (IP)? W dostarczonych danych nie podano stopnia ochrony. Wkładka bezpiecznikowa sama w sobie nie ma obudowy; jej IP zależy od zastosowanej podstawy i osłony w rozdzielnicy.
• Czy mogę stosować ten bezpiecznik w obwodach DC? Podane napięcie dotyczy AC 690 V. Do obwodów DC wymagane jest sprawdzenie danych producenta dla prądu stałego – w karcie katalogowej brak informacji o DC.
