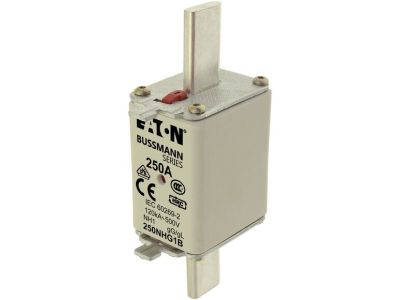

Wkładka bezp zwłoczna NH1 gL/gG 250A 500V, podw wskaźnik, NH FUSE 250A 500V GG/GL SIZE 1 | 250NHG1B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o charakterystyce gG/gL (zwłoczna) to wysokiej klasy element zabezpieczający, zaprojektowany do ochrony instalacji elektroenergetycznych przed skutkami przeciążeń oraz zwarć. Model 250NHG1B w rozmiarze NH1 charakteryzuje się prądem znamionowym wynoszącym 250A oraz napięciem znamionowym 500V AC. Dzięki zastosowaniu korpusu kwadratowego ze stykami nożowymi, produkt zapewnia doskonałą przewodność elektryczną oraz minimalizację strat mocy. Kluczowym atutem jest podwójny wskaźnik zadziałania, który umożliwia szybką i bezbłędną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu elementu. Ruchome uchwyty ułatwiają bezpieczny montaż i demontaż przy użyciu standardowego uchwytu izolacyjnego.

• Prąd znamionowy: 250A – idealny do zabezpieczania głównych linii zasilających i odbiorników o dużym poborze mocy.
• Zdolność wyłączania: Imponujące 120kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Charakterystyka gG/gL: Uniwersalna charakterystyka zwłoczna, przeznaczona do ogólnego przeznaczenia, chroniąca zarówno kable, jak i urządzenia.
• Konstrukcja: Solidny korpus ceramiczny odporny na wysokie temperatury i ciśnienie powstające podczas gaszenia łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia pełną kompatybilność z osprzętem innych producentów oraz bezpieczeństwo użytkowania w instalacjach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co potwierdza jej parametry techniczne w zakresie charakterystyk czasowo-prądowych. Zgodność z normą DIN 43620 gwarantuje standardowe wymiary geometryczne styków nożowych, natomiast certyfikacja VDE 0636-2 jest świadectwem najwyższej jakości wykonania i niezawodności wymaganej na rynku europejskim.

Zastosowanie

Wkładka bezpiecznikowa NH1 250A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim, budownictwie komercyjnym oraz energetyce zawodowej. Jest dedykowana do montażu w rozłącznikach bezpiecznikowych listwowych, skrzynkowych oraz w podstawach bezpiecznikowych typu NH1. Doskonale sprawdza się jako zabezpieczenie główne w rozdzielnicach niskiego napięcia, ochronie silników (w układach z odpowiednim zabezpieczeniem termicznym) oraz w ochronie kabli i przewodów zasilających o dużych przekrojach przed skutkami zwarć o wysokiej energii.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej 250NHG1B należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Do montażu i demontażu należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH, aby zminimalizować ryzyko porażenia lub powstania łuku.
• Stan styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadtopienia, co zapewnia optymalny docisk i niską rezystancję przejścia.
• Moment dokręcania: W przypadku montażu podstawy, należy zwrócić uwagę na odpowiedni moment dokręcania zacisków kablowych, aby uniknąć przegrzewania się styków wkładki.
• Bezpieczeństwo: Prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, najlepiej przy odłączonym napięciu, o ile specyfika rozdzielnicy nie pozwala na bezpieczną wymianę pod napięciem przy zachowaniu środków ochrony osobistej.

FAQ

1. Co oznacza podwójny wskaźnik zadziałania?
Jest to system sygnalizacji, który pozwala na wizualną weryfikację stanu bezpiecznika w dwóch miejscach. Ułatwia to diagnostykę w ciasnych rozdzielnicach, gdzie widoczność jednej ze stron może być ograniczona.

2. Czy wkładka 250A NH1 może być stosowana w podstawach NH2?
Nie, rozmiar wkładki (NH1) musi być ściśle dopasowany do rozmiaru podstawy bezpiecznikowej. Każdy rozmiar (00, 1, 2, 3) ma inne wymiary styków nożowych i rozstaw.

3. Jaka jest zdolność zwarciowa tego bezpiecznika?
Wkładka posiada zdolność wyłączania na poziomie 120kA przy napięciu 500V AC, co czyni ją odpowiednią do miejsc o bardzo wysokiej spodziewanej mocy zwarciowej, np. bezpośrednio za transformatorem.
