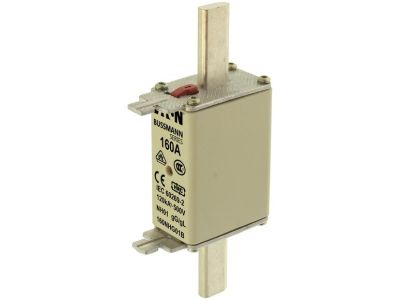

Wkładka bezp NH01 gL/gG 160A 500V, podwójny wskaźnik (zwłoczna), NH FUSE 160A 500V GG/GL SIZE 01 | 160NHG01B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu 160NHG01B to zaawansowany element zabezpieczający, zaprojektowany do pracy w profesjonalnych instalacjach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 160 A oraz napięciem znamionowym AC 500 V. Wykonanie w rozmiarze NH01 (wielkość 1) z korpusem kwadratowym i stykami nożowymi zapewnia doskonałą przewodność oraz pewne osadzenie w gnieździe bezpiecznikowym. Kluczowym atutem jest charakterystyka gL/gG, co oznacza, że wkładka jest przeznaczona do zabezpieczania kabli, przewodów oraz urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć. Wyjątkowo wysoka zdolność wyłączania na poziomie 120 kA gwarantuje bezpieczeństwo nawet w najbardziej wymagających punktach sieci elektroenergetycznej.

• Podwójny wskaźnik zadziałania: Innowacyjny układ kombinowany (dual indicator) pozwala na szybką identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu.
• Ruchome uchwyty: Metalowe uchwyty ułatwiają bezpieczny montaż i demontaż przy użyciu dedykowanego uchwytu izolacyjnego.
• Trwałość i niezawodność: Solidna konstrukcja korpusu ceramicznego zapewnia stabilność termiczną podczas długotrwałej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co czyni ją w pełni kompatybilną z systemami stosowanymi w całej Europie. Zgodność z normą DIN 43620 oraz VDE 0636-2 gwarantuje powtarzalność wymiarową oraz precyzyjne parametry elektryczne, niezbędne w profesjonalnych rozdzielnicach przemysłowych.

Zastosowanie

Wkładka NH01 160A gL/gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz w układach zasilania maszyn. Dzięki charakterystyce zwłocznej (gG), wkładka skutecznie chroni instalacje przed skutkami zwarć, jednocześnie wykazując odporność na krótkotrwałe piki prądowe, co minimalizuje ryzyko nieuzasadnionych przestojów w pracy zakładu.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe jest czyste i wolne od korozji. Wkładkę należy osadzać w podstawie bezpiecznikowej typu NH1 przy użyciu atestowanego uchwytu izolacyjnego (manewrowego). Należy zwrócić uwagę na prawidłowe dociśnięcie styków nożowych do szczęk podstawy, aby zminimalizować rezystancję przejścia i uniknąć nadmiernego nagrzewania się styków. Po montażu warto zweryfikować widoczność wskaźnika zadziałania.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka pełnozakresowa, przeznaczona do ochrony kabli i przewodów (gL) oraz ogólnego przeznaczenia (gG). Chroni zarówno przed przeciążeniami, jak i zwarciami.
• Czy wkładka posiada izolowane uchwyty? Model ten posiada ruchome uchwyty metalowe, które są standardem w systemach NH, wymagającym użycia izolowanego uchwytu manewrowego do wymiany pod napięciem.
• Jaka jest różnica między NH01 a NH1? Oznaczenia te są stosowane zamiennie i odnoszą się do tego samego rozmiaru fizycznego wkładki bezpiecznikowej (wielkość 1).
