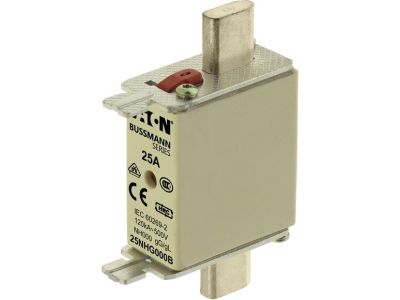

Wkładka bezp NH000 gL/gG 25A 500V, podwójny wskaźnik (zwłoczna), NH FUSE 25A 500V GG/GL SIZE 000 | 25NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa marki EATON o oznaczeniu 25NHG000B to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się rozmiarem NH000 (kompaktowa wersja rozmiaru 000), co pozwala na znaczną oszczędność miejsca w rozdzielnicach przy zachowaniu pełnej funkcjonalności. Prąd znamionowy wynoszący 25A oraz charakterystyka gL/gG (ogólnego przeznaczenia) sprawiają, że wkładka idealnie nadaje się do ochrony kabli, przewodów oraz urządzeń przed skutkami przeciążeń i zwarć.

• Zdolność wyłączania: Imponująca wartość 120 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Podwójny wskaźnik zadziałania: Wyposażenie wkładki w podwójny system sygnalizacji pozwala na szybką identyfikację przepalonego elementu zarówno z przodu, jak i na górnej pokrywie korpusu.
• Konstrukcja: Kwadratowy korpus wykonany z wysokiej jakości ceramiki technicznej oraz styki nożowe pokryte warstwą srebra zapewniają niskie straty mocy i doskonałą przewodność elektryczną.
• Ruchome uchwyty: Metalowe, ruchome uchwyty ułatwiają montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego (uchwytu PWT).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej charakterystykę czasowo-prądową oraz wymiary mechaniczne. Zgodność z normą DIN 43620 gwarantuje pełną kompatybilność z podstawami bezpiecznikowymi i rozłącznikami różnych producentów. Dodatkowo, certyfikacja VDE 0636-2 potwierdza najwyższy standard bezpieczeństwa elektrycznego wymagany na rynku europejskim.

Zastosowanie

Wkładka bezpiecznikowa EATON 25A NH000 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemysłowych rozdzielnicach głównych i podrozdzielnicach niskiego napięcia.
• Zabezpieczaniu linii zasilających w budownictwie komercyjnym i wielorodzinnym.
• Ochronie silników elektrycznych (w układach z odpowiednio dobranym zabezpieczeniem przeciążeniowym).
• Szafach sterowniczych automatyki przemysłowej, gdzie wymagana jest wysoka zdolność zwarciowa.
• Złączach kablowych i szafkach pomiarowych.

Wskazówki Montażowe

Podczas instalacji wkładki 25NHG000B należy przestrzegać następujących zasad:

• Bezpieczeństwo: Montaż i wymiana powinny być dokonywane przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego do bezpieczników NH.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się styków nożowych.
• Orientacja: Dzięki podwójnemu wskaźnikowi, wkładka może być montowana w sposób umożliwiający łatwy odczyt stanu zadziałania.
• Moment dokręcania: W przypadku montażu podstawy, należy stosować momenty dokręcania przewodów zgodne z dokumentacją techniczną producenta podstawy.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed niewielkimi przeciążeniami, jak i przed prądami zwarciowymi. Jest to najbardziej uniwersalny typ zabezpieczenia przewodów.

2. Czy wkładka NH000 pasuje do podstawy NH00?
Tak, wkładki w rozmiarze NH000 mają te same wymiary styków nożowych co NH00, są jedynie węższe, co pozwala na ich stosowanie w standardowych gniazdach NH00.

3. Jakie są korzyści z podwójnego wskaźnika zadziałania?
Podwójny wskaźnik znacząco skraca czas diagnostyki awarii, umożliwiając weryfikację stanu bezpiecznika nawet w gęsto zabudowanych rozdzielnicach, gdzie widoczność jednej ze stron może być ograniczona.
