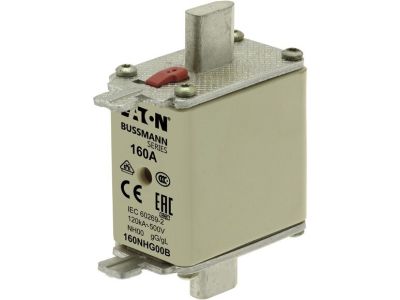

Wkładka bezp NH00 gL/gG 160A 500V, podwójny wskaźnik (zwłoczna), NH FUSE 160A 500V GG/GL SIZE 00 | 160NHG00B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 gL/gG o prądzie znamionowym 160A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta EATON. Produkt charakteryzuje się korpusem kwadratowym wykonanym z wysokiej jakości ceramiki, co zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia prądów zwarciowych. Styki nożowe wykonane ze stopów miedzi pokrytych warstwą srebra gwarantują niską rezystancję przejścia oraz minimalizują straty mocy, co przekłada się na mniejsze nagrzewanie się rozdzielnicy. Kluczowym atutem jest podwójny wskaźnik zadziałania (kombinowany), który umożliwia szybką identyfikację przepalonego bezpiecznika zarówno na czole, jak i na górnej pokrywie wkładki. Wysoka zdolność wyłączania wynosząca aż 120 kA przy napięciu 500V AC pozwala na bezpieczne stosowanie wkładki w miejscach o bardzo wysokich spodziewanych prądach zwarciowych.

• Charakterystyka gG/gL: Uniwersalna charakterystyka zwłoczna, przeznaczona do zabezpieczania kabli, przewodów oraz urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć.
• Rozmiar NH00: Kompaktowa budowa zgodna ze standardem wielkości 00, pozwalająca na oszczędność miejsca w aparatach modułowych i rozłącznikach bezpiecznikowych.
• Ruchome uchwyty: Metalowe uchwyty są odizolowane od części czynnych, co podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje powtarzalność parametrów i pełne bezpieczeństwo użytkowania w instalacjach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co potwierdza jej przydatność do zastosowań profesjonalnych. Jest również w pełni zgodna z niemieckimi standardami DIN 43620 oraz VDE 0636-2, które definiują wymiary geometryczne oraz charakterystyki czasowo-prądowe dla wkładek nożowych typu NH.

Zastosowanie

Wkładka EATON 160NHG00B znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle ciężkim, energetyce zawodowej oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony obwodów zasilających silniki elektryczne (przy odpowiednim doborze do prądu rozruchowego).
• Zastosowania w rozłącznikach bezpiecznikowych listwowych i skrzynkowych.
• Zabezpieczania baterii kondensatorów oraz układów automatyki przemysłowej.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH00 należy przestrzegać następujących zasad inżynierskich:

• Narzędzia: Do montażu i demontażu wkładki pod napięciem (ale bez obciążenia) należy bezwzględnie używać atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH).
• Stan styków: Przed montażem należy sprawdzić czystość szczęk w podstawie bezpiecznikowej lub rozłączniku. Zanieczyszczenia mogą prowadzić do wzrostu temperatury i uszkodzenia aparatu.
• Moment dokręcania: W przypadku montażu w podstawach śrubowych, należy upewnić się, że przewody są dokręcone z momentem zalecanym przez producenta podstawy, aby uniknąć zjawiska pełzania materiału.
• Bezpieczeństwo: Wymiana wkładki powinna być dokonywana przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

1. Co oznacza podwójny wskaźnik zadziałania?
Jest to system wizualnej sygnalizacji przepalenia elementu topikowego, który jest widoczny w dwóch miejscach na obudowie wkładki. Ułatwia to diagnostykę awarii w gęsto zabudowanych rozdzielnicach.

2. Czy wkładka 160A NH00 może być stosowana w podstawie NH0?
Nie, wkładki rozmiaru NH00 mają mniejszy rozstaw i wymiary styków nożowych niż rozmiar NH0. Należy zawsze stosować osprzęt dedykowany do konkretnego rozmiaru wkładki.

3. Czy charakterystyka gG jest odpowiednia do ochrony elektroniki?
Charakterystyka gG jest charakterystyką ogólnego przeznaczenia. Do ochrony bardzo czułych układów półprzewodnikowych zaleca się stosowanie wkładek o charakterystyce ultraszybkiej (np. aR lub gR).
